Het volledige gedeelte van een origineel van een aangepast formaat scannen.
Deze sectie beschrijft hoe u een aangepast formaat kunt opgeven voor het scannen van het gehele origineel. Als u het gehele origineel van een aangepast formaat van een origineel wilt scannen, selecteer dan [Aangepast formaat] als het scanformaat.
Om het scherm voor instellingen voor een aangepast formaat weer te geven, drukt u op het eerste scannerscherm op [Scaninstellingen] > [Scanformaat] > [Aangepast formaat].
De volgende tabellen leggen uit hoe de originelen van aangepast formaat gemeten kunnen worden en hoe de scaninstellingen op het instellingenscherm van Aangepast formaat opgegeven kunnen worden.
Het meten van formaten
Richting en plaatsing van origineel |
Meetmethode voor het scannen van het volledige deel van een origineel met een aangepast formaat. |
|---|---|
In de richting van de |
|
In de richting van de |
|
op de glasplaat of in de ADF.
op de glasplaat of in de ADF.

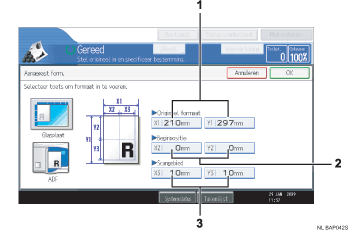

Scaninstellingen op het scherm voor instellingen voor een aangepast formaat
Origineel formaat (X1 en Y1)
Geef de lengte en breedte van het origineel op.
Voer de werkelijke breedte en lengte in bij [X1] respectievelijk [Y1] en druk vervolgens op de toets [
].Beginpositie (X2 en Y2)
Stel de Beginpositie in op 0 mm (0 inch).
Voer "0" in bij zowel [X2] als [Y2] en druk vervolgens op de toets [
].Scangebied (X3 en Y3)
Geef dezelfde waarden op als die van het Origineel formaat(X1, Y1).
Voer dezelfde waarde in [X3] en [Y3] in als Origineel formaat (respectievelijk X1 en Y1) en druk daarna op de [
]-toets.
Voor X1 en Y1 kunt u waarden van 140 mm (5,5 inch) of groter opgeven.
Wanneer u originelen scant met behulp van [Aangepast formaat], kunt u geen specifieke waarden invoeren bij [Origineel formaat] en [Beginpositie]. Om het scangebied te configureren, geeft u eerst [Scangebied] en [Beginpositie] op, en vervolgens [Origineel formaat].

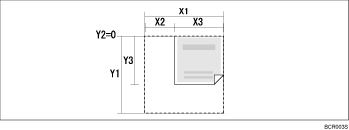

Om een origineel te scannen dat kleiner is dan 140 mm (5,5 inch), configureert u de instellingen alsof u een gedeelte van een origineel scant dat groter is dan 140 mm (5,5 inch). Om bijvoorbeeld een cd-etiket op de glasplaat te scannen, geeft u X1
X3 en Y1Y3 op volgens onderstaande afbeelding. Zie "Instellingsprocedure van aangepast formaat bij scannen van een deel van een origineel" voor informatie over scanprocedures.
Voor informatie over hoe de originelen te plaatsen, zie "Het instellen van het invoertype voor originelen".
