Scansione dell'area completa di un originale di formato personalizzato
Questa sezione spiega come specificare un formato personalizzato per scansionare l'intera area di un originale. Se si vuole scansionare l'intera area di un originale formato, selezionare [Formato personalizzato] come formato di scansione.

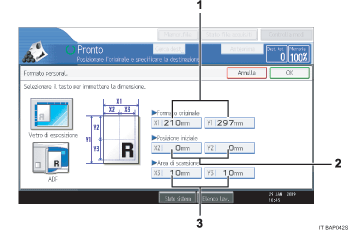

Per visualizzare la schermata di impostazione del formato personalizzato, sulla schermata iniziale dello scanner, premere [Impostaz. scansione] > [Dimensione scansione] > [Formato personal.].
Le seguenti tabelle spiegano come misurare gli originali in formato personalizzato e come specificare le impostazioni di scansione sulla schermata delle impostazioni del formato.
Come misurare i formati
Orientamento e posizione dell'originale |
Metodo di misurazione per acquisire l'intera area di un originale di formato personalizzato. |
|---|---|
Nell'orientamento |
|
Nell'orientamento |
|
sul vetro di esposizione o nell'ADF
sul vetro di esposizione o nell'ADF
Impostazioni di scansione sulla schermata di impostazione del formato personalizzato
Formato originale (X1 e Y1)
Specificare la lunghezza e la larghezza dell'originale.
Immettere la larghezza e la lunghezza correnti in [X1] e [Y1] rispettivamente, quindi premere il tasto [
].Posizione iniziale (X2 e Y2)
Impostare Posizione iniziale su 0 mm.
Immettere "0" in [X2] e [Y2], quindi premere il tasto [
].Area di scansione (X3 e Y3)
Specificare gli stessi valori di Formato originale (X1, Y1).
In [X3] e [Y3] immettere gli stessi valori di Formato originale (X1 e Y1 rispettivamente), e poi premere il tasto [
].
Per X1 e Y1, è possibile specificare formati di 140 mm (5,5 pollici) o più grandi.
Durante la scansione di originali utilizzando [Formato personal.], non è possibile immettere valori specifici in [Formato originale] e [Posizione iniziale]. Per configurare l'area di scansione, specificare dapprima [Dimensione scansione] e [Posizione iniziale], quindi [Formato originale].

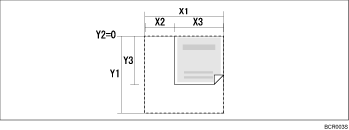

Per acquisire un originale che è più piccolo di 140 mm (5,5 pollici), configurare le impostazioni come per acquisire l'area di un originale che è più grande di 140 mm (5,5 pollici). Ad esempio: per acquisire un'etichetta CD sul vetro di esposizione, specificare X1
X3 e Y1Y3 secondo il grafico sotto. Per maggiori dettagli, vedere "Acquisire parte di un originale di formato personalizzato".
Per dettagli su come porre gli originali, vedere "Impostazione del tipo di alimentazione originale".
