Pinzatura
Ogni fascicolo di copie può essere pinzato.
Se si seleziona la Pinzatura senza aver impostato la ricarica della pinzatrice per la pinzatura a sella nel Finisher libretti SR4040, può verificarsi un inceppamento della carta. Assicurarsi di impostare la ricarica della pinzatrice.
Con questa funzione, non è possibile utilizzare il vassoio bypass.
Orientamento originale e posizione della pinzatura
Posizionare tutti gli originali nell'ADF secondo l'orientamento in cui possono essere letti normalmente. Quando si posiziona l'originale sulla superficie di scansione, mantenere lo stesso orientamento, ma posizionare l'originale con la facciata verso il basso.

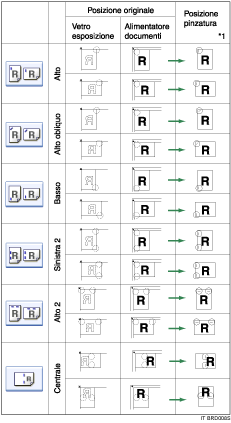

Il rapporto tra l'orientamento in cui si posiziona l'originale e le posizioni dei fori è il seguente:
*1 La tabella sopraindicata mostra la posizione di pinzatura. L'orientamento della carta non indica l'orientamento di consegna.
Premere [Finitura].
Premere [Finisher].
Selezionare una delle posizioni di pinzatura.
Quando il Finisher SR4030 è collegato:
Quando il Finisher libretti SR4040 è collegato:
Quando il Finisher SR4050 è collegato:
Quando si seleziona la posizione di pinzatura, viene automaticamente selezionata la modalità Fascicolazione.
Immettere il numero di fascicoli di copie utilizzando i tasti numerici.
Premere [OK].
Posizionare gli originali, quindi premere il tasto [Avvio].
Quando si posiziona un originale sulla superficie di scansione, iniziare con la prima pagina da copiare. Quando si posizionano gli originali nell'ADF, impostarli in modo che la prima pagina sia in alto.
Quando gli originali vengono collocati sul vetro di esposizione o nell'ADF utilizzando il modo Batch, premere il tasto [
] dopo che è stata eseguita la scansione di tutti gli originali.Se si specifica Pinzatura: Centro, occorre selezionare la funzione Rivista. Per i dettagli sulla funzione Rivista, vedere “Libretto/Rivista”.
È possibile modificare le posizioni di pinzatura sul display iniziale in Input/Output di Strumenti Utente. Per i dettagli sulle posizioni di pinzatura, vedere “Input/Output”.
I seguenti tipi di carta non possono essere pinzati:
Cartolina
Carta traslucida
Lucidi
Carta per etichette (etichette adesive)
Carta spessa
Carta curva
Carta con una bassa rigidità
È possibile specificare il modo in cui l'apparecchio risponde qualora la sua memoria diventa piena durante il processo di copia, o se il numero di copie supera la capacità della pinzatrice.
Divide le copie nel numero di fogli che possono essere pinzati.
Annulla il processo di pinzatura.
Per specificare 2 a sinistra, 2 in alto, oppure Obliquo insieme a 2 originali o 8 originali in Combina 1 facciata, o 4 originali o 16 originali in Combina 2 facciate: specificare carta
per originali con orientamento
e carta per originali con orientamento .Per specificare 2 a sinistra, 2 in alto, oppure Obliquo insieme a Duplica immagine: specificare carta
per originali con orientamento e carta per originali con orientamento .Anche se nell'ADF si inseriscono originali di formato diverso, il formato appropriato di copia può essere selezionato automaticamente e pinzato usando la modalità Formati misti e la funzione Selez.auto carta. Caricare prima la carta che si desidera utilizzare nel vassoio. I formati della carta che possono essere pinzati usando la modalità Formati misti sono i seguenti:
A3
e A4B4 JIS
e B5 JIS11 × 17
e 81/2 × 11
Quando si esegue la pinzatura di formati carta B4 JIS
, 81/2 × 14 o più larghi, accertarsi di estendere la piastra di supporto della carta nel vassoio del Finisher SR4030, SR4050 o Finisher libretti SR4040.Quando il numero di copie eccede la capacità del vassoio, la copia si interrompe. Se ciò accade, rimuovere le copie dal vassoio e poi riprendere la copia.
Non è possibile cambiare la posizione di pinzatura durante la copiatura.
Quando l'immagine dell'originale è ruotata, l'orientamento della pinzatura ruota di 90°.
Il formato massimo dell'immagine che può essere ruotato è il seguente: Versione metrica: A4, Versione in pollici: 81/2 × 11
Quando si utilizza Obliquo, 2 a sinistra o 2 in alto con la funzione Combina, Duplica immagine o Riduz./Ingrand.auto, potrebbe essere visualizzato il messaggio “Orient.orig. e carta non corrisp. per modo Pinzatura. Annull. o cambiare orient.carta nel vass.” in base all'orientamento degli originali e della carta inseriti. In questo caso, modificare l'orientamento della carta.
Quando Alto con basso è selezionato e non è caricata carta con lo stesso orientamento degli originali, l'immagine viene ruotata ed è selezionata carta dello stesso formato ma orientamento diverso.
Quando è selezionato 2 a sinistra, o 2 in alto, le seguenti impostazioni sono utili per ruotare le immagini nel modo corretto:
Riduz./Ingrand.auto o Selez.auto carta
Sostituire Commutazione automatica vassoio con Con rotazione immagine in Strumenti Utente.
Se si seleziona Centro con il Finisher libretti SR4040, la macchina pinza e piega la carta nel centro, quindi consegna la carta piegata.
Se si seleziona Centro per la funzione Libretto o Rivista, la macchina pinza la carta e la piega come un libro, quindi la consegna piegata.
Non è possibile selezionare 2 a sinistra verticale e 2 in alto orizzontale durante la copia su carta di formato A3, B4 JIS o 11 × 17.
Di seguito è riportata la capacità del vassoio per i fogli pinzati (grammatura carta: 80 g/m2, 20 lb.).
Quando è installato il Finisher SR4030 o il Finisher libretti SR4040:
A4, 81/2 × 11 : rilegatura 15 fogli ...10 copie
Quando è installato il Finisher SR4050:
A4, 81/2 × 11 : rilegatura 30 fogli...8 copie
In base alle impostazioni di Pinzatura, potrebbe non essere possibile utilizzare la funzione Ruota copia.
Per maggiori dettagli sul numero di fogli che possono essere pinzati insieme, la grammatura della carta che può essere pinzata, e il numero di copie pinzate impilabili su ogni vassoio, vedere Informazioni sulla macchina.
La stampa potrebbe essere più lenta del normale quando si utilizza la funzione Pinzatura.
