Kontrollpanel

Denne delen inneholder en oversikt over navnene på og funksjonene til delene på kontrollpanelet.

Viktig

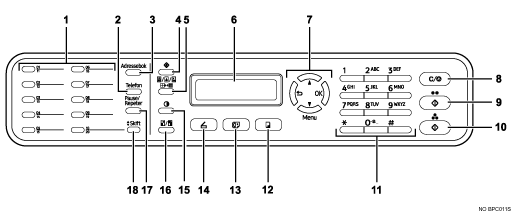

  • Kontrollpanelet varierer fra land til land, og ditt kontrollpanel er derfor ikke nødvendigvis identisk med illustrasjonen nedenfor.


  1. Ett-trykksknapp

    Trykk på disse tastene for å angi hvor du vil sende en skannet fil eller en faks ved hjelp av direktevalgene i adresseboken.

  2. [Telefon]-tast

    Trykk på denne tasten for å bruke telefonoppringing til å kontrollere mottakerstatus når du sender en faks.

  3. [Adressebok]

    Trykk på denne tasten for å velge en oppføring i adresseboken når du sender en faks eller skannet fil.

  4. [Brukerverktøy]-tast

    Trykk for å vise menyen for konfigurering av maskinens systeminnstillinger.

  5. [Avbilde Kvalitet]

    Trykk for å velge skannekvalitet for gjeldende jobb.

    • Kopieringsmodus: Velg Tekst, Foto eller Blandet.

    • Skannermodus: Velg oppløsning.

    • Faksmodus: Velg Standard, Fin eller Foto.

  6. Skjerm

    Viser gjeldende status og meldinger.

  7. Menytaster

    Trykk en av disse fire tastene for å vise menyen for konfigurering av innstillinger av maskinens gjeldende operasjonsmodus (kopiere, skanne eller fakse).

    • [image]

      Trykk på denne tasten for å gå tilbake til forrige nivå i menytreet.

    • [Pil opp][Pil ned]

      Trykk på disse tastene for å bla gjennom det gjeldende nivået i menytreet. Når du oppgir tegn, trykker du på [Pil opp] eller [Pil ned] for å flytte markøren henholdsvis til venstre eller høyre.

    • [OK]

      Trykk på denne tasten for å bekrefte innstillinger eller gå til neste nivå i menytreet.

  8. [Slett/Stopp]

    • Når maskinen behandler en jobb: trykk på denne tasten for å avbryte den gjeldende jobben.

    • Når maskinen konfigureres: trykk på denne tasten for å avbryte den gjeldende innstillingen og gå tilbake til ventemodus.

    • Når maskinen er i ventemodus: trykk på denne knappen for å avbryte midlertidige innstillinger, f.eks. for bildeintensitet eller oppløsning.

  9. [Svart-hvitt start]

    Trykk på denne tasten for å skanne eller kopiere i svart-hvitt, eller starte sendingen av en faks.

  10. [Farge start]

    Trykk på denne tasten for å skanne eller kopiere i farger.

  11. Talltaster

    Bruk disse tastene til å oppgi numeriske verdier når du angir innstillinger, f.eks. faksnumre og antall eksemplarer, eller bokstaver når du angir navn.

  12. [Kopi]

    Trykk på denne tasten for å bytte til kopieringsmodus. Tasten lyser så lenge maskinen er i kopieringsmodus.

  13. [Facsimile]-tast

    Trykk på denne tasten for å bytte til faksmodus. Tasten lyser så lenge maskinen er i faksmodus.

  14. [Skanner]

    Trykk på denne tasten for å bytte til skannermodus. Tasten lyser så lenge maskinen er i skannermodus.

  15. [Tetthet]

    Trykk for å justere bildeintensiteten for den gjeldene jobben.

    • Kopieringsmodus: Velg blant fem tetthetsnivåer.

    • Skannermodus: Velg blant fem tetthetsnivåer.

    • Faksmodus: Velg blant tre tetthetsnivåer.

  16. [Forminsk/forstørr]

    • Kopieringsmodus: Trykk på denne tasten for å angi forminskings- eller forstørringsforholdet for den gjeldende jobben.

    • Skannermodus: Trykk på denne tasten for å angi skanneformatet i forhold til den gjeldende originalen.

  17. [Pause/Repeter]-tast

    • Pause

      Trykk på denne tasten for å sette inn en pause i et faksnummer. Det settes inn en “P” for å vise pausen.

    • Repeter

      Trykk på denne tasten for å vise hvor siste faks eller siste skannede fil ble sendt.

  18. [Skift]

    Trykk på denne tasten hvis du vil bruke direktevalgoppføringsnumrene fra 11 til 20 til å angi hvor en skannet fil eller en faks skal sendes.

Merk

  • Bakgrunnslyset på skjermen er slått av når maskinen er i strømsparingsmodus.

  • Når maskinen behandler en oppgave, er det ikke mulig å få frem menyen for konfigurering av maskinen. Du kan kontrollere maskinens status ved å lese meldingene på skjermen. Du må vente til gjeldende jobb er fullført hvis følgende meldinger vises: “Skriver ut”, "Monokopiering", "Fargekopiering" eller “Behandler”.

  • Et kilstremerke for kontrollpanelets taster og en liste med begreper for One Touch-knapper kan være inkludert, avhengig av landet maskinen skal brukes i. Hvis det er inkludert skal dette klistremerket for ditt språk plasseres på kontrollpanelet. Vær oppmerksom på at kontrollpanelet er dekket til med beskyttende folie. Dette må fjernes før etiketten klistres på.
