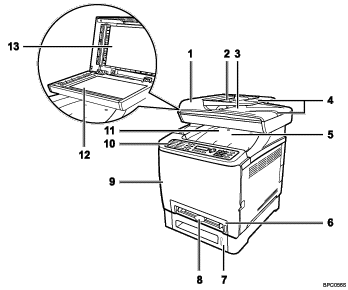

Yderside: Set forfra


  1. Dæksel til ADF (automatisk dokumentføder)

    Åbn dette dæksel for at fjerne fastklemte originaler fra ADF'en.

  2. Indbakke til ADF'en

    Anbring originaler i en stak her. Originalerne bliver indført automatisk. Denne kassette kan indeholde op til 35 ark almindeligt papir.

  3. Udbakke til ADF'en

    Originaler, der scannes via ADF'en, kommer ud her.

  4. Udvidelsesenhed til ADF-bakkerne

    Når du anbringer papir, som er længere end A4 i indbakken til ADF'en, skal du udvide ADF-bakkerne.

  5. Øverste dæksel

    Åbn dette dæksel for at udskifte printerpatronerne.

  6. Kassette 1

    Denne kassette kan indeholde op til 250 ark almindeligt papir.

  7. Kassette 2 (ekstraudstyr)

    Denne kassette kan indeholde op til 500 ark almindeligt papir.

  8. Bypassbakke

    Ilæg papir her, ark for ark.

  9. Frontdæksel

    Åbn dette dæksel for at udskifte flasken til overskydende toner eller fjerne fastklemt papir.

  10. Kontrolpanel

    Indeholder en skærm og taster til styring af maskinen.

  11. Udbakke

    Papir, der udskrives, kommer ud her. Her kan ilægges en stak almindeligt papir på op til 150 ark.

  12. Glasplade

    Anbring originaler her, ark for ark.

  13. Dæksel til glaspladen

    Åbn dette dæksel for at anbringe originaler på glaspladen.
