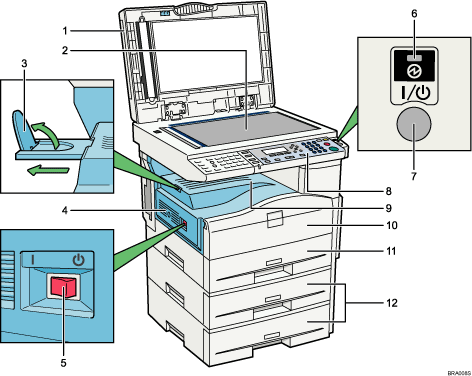

Guia dos Componentes
Este capítulo apresenta os nomes e as funções dos componentes.
Não tape os orifícios de ventilação colocando objectos perto dos mesmos ou encostando algo contra os mesmos. Se o equipamento sobreaquecer, pode ocorrer uma avaria.
ADF
Se colocar um maço de originais no alimentador automático de documentos (ADF), o ADF vai alimentar automaticamente os originais, um a um. Consulte "Opções externas".
Este alimentador de documentos pode ser utilizado para originais com dois lados.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Guia da bandeja interna
Abra e levante a guia final para suportar papel de maiores dimensões.
Orifícios de ventilação
Previnem o sobreaquecimento.
Interruptor de alimentação principal
Se o equipamento não funcionar depois de ligar o interruptor de operação, verifique se o interruptor de alimentação principal está ligado. Se estiver desligado, ligue-o. Consulte "Ligar/Desligar a Alimentação".
Indicador de corrente principal
Acende quando o interruptor de alimentação principal for ligado, e apaga quando o interruptor for desligado.
Interruptor de operação
Prima para ligar a alimentação (o indicador do interruptor de operação acende). Prima novamente para desligar a alimentação (o indicador do interruptor de operação apaga). Consulte “Ligar/Desligar a Alimentação”.
Painel de controlo
Consulte "Painel de Controlo".
Bandeja interna
O papel copiado/impresso e os faxes recebidos saem por aqui.
Tampa frontal
Abra esta tampa para aceder ao interior do equipamento.
Bandeja de papel
Coloque o papel aqui.
Unidade de bandejas de papel (Bandeja 2 e Bandeja 3)
Consulte "Opções externas".
Tampa direita
Abra esta tampa para retirar papel encravado da bandeja de papel.
Bandeja de alimentação manual
Utilize-a para copiar ou imprimir em acetatos, etiquetas autocolantes, papel vegetal, envelopes e papel de formato personalizado.
Tampas inferiores direitas
Abra estas tampas para remover papel encravado da unidade de bandejas de papel (Bandeja 2 e Bandeja 3).
