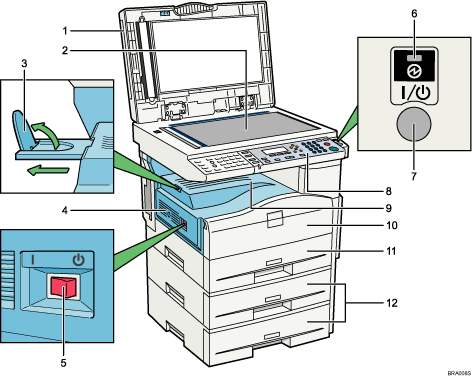

Útmutató az alkatrészekhez
Ez a rész a különböző részek neveit és funkcióit ismerteti.
Ne akadályozza a szellőzőnyílásokat, tehát ne tegyen tárgyakat a közelükbe, illetve ne támasszon nekik semmit! A készülék túlmelegedése hibát okozhat.
ADF
Ha egy köteg eredetit tölt be az automatikus dokumentumadagolóba (ADF), az ADF automatikusan egyenként behúzza az eredetiket. Lásd: "Külső elemek".
Ez a dokumentumadagoló kétoldalas eredetikhez is használható.
Expozíciós üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Belső tálca papírvezetője
Nyissa ki és emelje fel a hátsó papírterelőt, hogy megtámassza a nagyobb papírokat.
Szellőzőnyílások
Ne hagyja, hogy a készülék túlmelegedjen.
Hálózati főkapcsoló
Amennyiben a készülék nem működik a főkapcsoló bekapcsolását követően, ellenőrizze, hogy a hálózati főkapcsoló be van-e kapcsolva. Lásd "A készülék be-/kikapcsolása" című fejezetet.
Főkapcsoló lámpája
Világít, amikor a hálózati főkapcsoló be van kapcsolva, és kialszik, amikor a kapcsolót kikapcsolják.
Működéskapcsoló
A készülék bekapcsolásához nyomja meg ezt a gombot (a működéskapcsoló jelzőlámpa kigyullad). A kikapcsoláshoz nyomja meg ismét a gombot (a működéskapcsoló jelzőlámpa elalszik). Lásd "A készülék be-/kikapcsolása" című fejezetet.
Kezelőpanel
Lásd a "Kezelőpanel" című fejezetet.
Belső adagolótálca
Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.
Elülső borítás
Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.
Papíradagoló
Ide töltse be a papírt.
Papíradagoló egység (2. adagoló és 3. adagoló)
Lásd: "Külső elemek".
Jobb oldali fedél
A papíradagolónál elakadt papír eltávolításához nyissa ki ezt a fedelet.
Kézi adagoló
Olyankor használja, amikor hőálló fóliákra, öntapadós címkékre, átlátszó papírra, borítékokra vagy nem szabványos méretű papírlapra kíván másolatot készíteni.
Jobb alsó fedelek
A papíradagoló egységnél (2. adagoló és 3. adagoló) elakadt papír eltávolításához nyissa ki ezeket a fedeleket.
