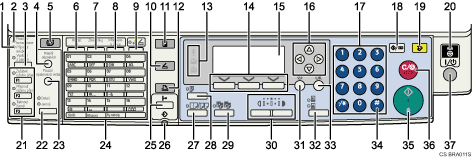

Ovládací panel

Indikátor příjmu souboru (režim faxu)

Zůstává svítit, pokud paměť faxu přijme soubor. Bliká pro soubory se zámkem paměti. Viz Referenční příručka pro faxování.

Indikátor komunikace (režim faxu)

Svítí během příjmu a přenosu dat.

Tlačítko [Vysílání z paměti] (režim faxu)

Stiskněte pro provedení přenosu z paměti. Další informace najdete v Referenční příručce pro faxování.

Tlačítko [Hlasitý odposlech] (režim faxu)

Stiskněte pro odposlech zvuků vytáčení a přenosu dat na faxové lince, jako když je sluchátko zvednuté. Pro podrobnosti viz Referenční příručka pro faxování.

Tlačítko [Fax]

Stiskněte pro aktivování funkce faxu. Viz Referenční příručka pro faxování.

Tlačítko [Hledat cíl] (režim skeneru a faxu)

Stisknutím vyhledáte cíl zaregistrovaný v seznamu cílů.

Tlačítko [Zkontroluj cíl] (režim skeneru a faxu)

Stisknutím zkontrolujete zadaný cíl.

Tlačítko [Informace o úloze] (režim skeneru a faxu)

Stisknutím získáte údaje o stavu přenosu dat.

Tlačítko[ Barevné skenování]

Stiskněte pro skenování originálů v plné barvě.

Tlačítko [Skener]

Stiskněte pro aktivaci funkce skeneru. Viz Referenční příručka pro faxování.

Tlačítko [Kopírka]

Stiskněte pro aktivování funkce kopírování. Viz Referenční příručka pro kopírování.

Tlačítko [Tiskárna]

Stiskněte pro aktivování funkce tiskárny. Viz Referenční příručka pro tisk.

Indikátory

Zobrazuje chyby a stav zařízení.

: Indikátor výstrahy. Viz příručka Průvodce sítí a systémovými nastaveními nebo Odstraňování problémů.

: Indikátor Vložit papír.

: Indikátor Doplň toner.

Tlačítka voleb

Odpovídá položkám na displeji. Stisknutím zvolíte odpovídající položku.

Displej

Zobrazuje provozní stavy a hlášení. Viz "Displej".

Rolovací tlačítka

Stisknutím zvolíte položku.

[]: rolování nahoru

[]: rolování dolů

[]: rolování doprava

[]: rolování doleva

Číselná tlačítka

Stisknutím zadáte číselné hodnoty.

Tlačítko [Nástroje uživatele/Počitadlo]

• Nástroje uživatele

  Stiskněte pro změnu výchozích nebo provozních parametrů v souladu s požadavkem. Viz příručka Průvodce sítí a systémovými nastaveními.

• Počitadlo

  Stiskněte, chcete-li zkontrolovat nebo vytisknout hodnotu počítadla (viz Počítadlo).

Tlačítko [Zrušit režimy]

Stiskem vymažete aktuální nastavení.

Hlavní indikátor napájení

Indikátor hlavního vypínače se rozsvítí, když hlavní vypínač zapnete.

Tlačítka Uživatelské funkce (režim faxu)

Pod těmito tlačítky si můžete naprogramovat často používané funkce v rámci [tlačítka Nastavit uživatelské funkce]. Viz Referenční příručka pro faxování.

Podle výchozího nastavení jsou nastaveny tyto funkce:

Tlačítko [F1]: Spustit ruční příjem

Tlačítko [F2]: Přepnout do režimu příjmu

Tlačítko [F3]: Vytisknout deník

Tlačítko [Rozlišení] (režim faxu)

Stiskněte pro zadání rozlišení faxu. Viz Referenční příručka pro faxování.

Tlačítko [Pauza/Opak.volba] (režim faxu)

• Přerušení

  Stisknutím vložíte pauzu do vytáčení faxu. Nelze vložit pauzu na začátku vytáčení. Pauza je označena "-".

• Opak. volba

  Stisknutím zvolíte poslední volanou destinaci. Pro podrobnosti viz Referenční příručka pro faxování.

Tlačítka Rychlé zadání

Stiskněte pro zadání písmen a symbolů. Viz "Zadávání textu".

Stisknutím zvolíte registrovaný cíl jedním dotekem.

Tlačítko [Online] (režim tiskárny)

Stisknutím přepnete mezi režimem online a offline.

Indikátor příjmu dat (režim faxu a tiskárny)

Bliká pokud zařízení přijímá z počítače tisky nebo dokumenty pro fax prostřednictvím LAN. Viz Referenční příručka pro faxování a Referenční příručka pro tisk.

Tlačítko [Kombinace/Série] (režim kopírky)

• Kombinace

  Kombinuje a tiskne strany originálu s více listy na jediný list. Podrobnost najdete v Referenční příručce pro kopírování.

• Série

  Vytiskněte každou stranu oboustranného listu jako jednostrannou kopii.

Tlačítko [Duplex] (režim kopírky)

Proveďte oboustranný tisk během tisku vícestránkového dokumentu. Viz Referenční příručka pro kopírování.

Tlačítko [Třídění] (režim kopírky)

Stiskněte pro automatické třídění vytištěných kopií. Viz Referenční příručka pro kopírování.

Tlačítko [Světlejší], tlačítko [Tmavější] (režim kopírky, skeneru a faxu)

Stiskněte pro nastavení sytosti skenování v rámci funkcí kopírky, skeneru a faxu.

Tlačítko [Escape]

Stisknutím zrušíte funkci nebo se vrátíte k předchozímu displeji.

Tlačítko [Originál] (režim kopírky, skeneru a faxu)

Stiskněte pro výběr nejvhodnějšího způsobu skenování pro originál. Viz Referenční příručka pro kopírování a Referenční příručka pro faxování.

Tlačítko [OK]

Stisknutím nastavíte zvolenou položku nebo zadanou číselnou hodnotu.

Tlačítko [] (tlačítko Enter)

Stisknutím nastavíte zvolenou položku nebo zadanou číselnou hodnotu.

[Tlačítko Start]

Slouží k přerušení kopírování, tisku, skenování nebo zasílání.

Tlačítko [Vymazat/Stop]

• Zrušit

  Vymaže číselnou hodnotu.

• Stop

  Stisknutím zastavíte probíhající úlohu, například kopírování, skenování, faxování nebo tisk.

Provozní spínač

Stiskněte pro zapnutí napájení (indikátor provozního spínače se rozsvítí). Pro vypnutí napájení spínač znovu stiskněte (indikátor provozního spínače zhasne). Viz "Zapínání/vypínání napájení".
