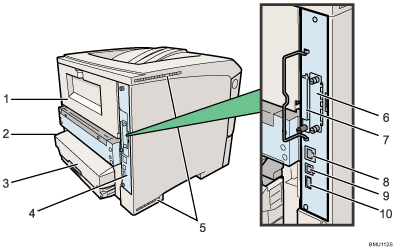

Exteriör: Baksida

Baklucka

Ta av den här luckan för att installera en duplexsenhet (tillval) eller vid byte av fixeringsenhet.

Nätströmskontakt

Anslut strömsladden till skrivaren här. Sätt in den andra änden i ett vägguttag i närheten. Använd inte förlängningssladdar eller adaptrar för att ansluta maskinen till ett vägguttag.

Papperskassettlucka

Håller damm borta från pappret i facket.

Styrkort

Dra ut kortet för att installera hårddisken eller SDRAM-modulen.

Ventilatorer

Förhindrar att skrivarens inre komponenter blir överhettade.

Blockera inte ventilationsområdena. Om du gör det kan fel uppstå orsakade av värmebildning i maskinen.

Kortplats gränssnittskort (tillval)

Sätt i ett gränssnittskort (tillval) här. Gigabit Ethernetkort, trådlöst LAN-kort eller IEEE1284 gränssnittskort kan installeras här.

Platser för SD-kort

Ta bort luckan och sätt i SD-kortet här. Installera enheten för dataöverskrivning eller en IPDS-enhet i den övre kortplatsen och VM-kortet i den nedre kortplatsen.

Ethernetport

Använd denna port för att ansluta skrivaren till ett nätverk via Ethernetkabel (RJ-45-kontakt).

USB-port B

Använd denna port för att ansluta en dator direkt till skrivaren med en USB-kabel.

USB-port A

Denna port används vanligtvis inte.
