Instalacja karty Gigabit Ethernet
Porty Ethernet i USB drukarki nie są dostępne, gdy karta Gigabit Ethernet jest zainstalowana w drukarce. Należy używać portów Ethernet i USB dostępnych na karcie Gigabit Ethernet.
Przed rozpoczęciem jakiejkolwiek instalacji należy zawsze dotknąć jakiegoś metalowego przedmiotu, celem usunięcia z własnego ciała ładunku elektrostatycznego. Ładunek elektrostatyczny może spowodować uszkodzenie karty Gigabit Ethernet.
Karty Gigabit Ethernet nie należy narażać na wstrząsy.

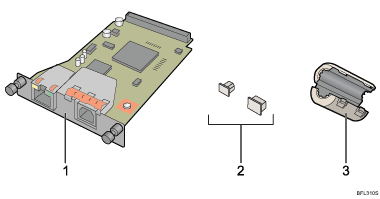

Sprawdź, czy są w opakowaniu następujące elementy:
Karta Gigabit Ethernet
Zaślepki (po jednej do portu Ethernet oraz portu USB)
Filtr przeciwzakłóceniowy
Wyłącz zasilanie, a następnie odłącz kabel zasilający.
Odłącz kable z portu Ethernet oraz portu USB drukarki i zabezpiecz oba porty odpowiednią zaślepką.
Usuń dwie wskazane śruby oraz osłonę gniazda wspornika montażowego karty Gigabit Ethernet.
Po zainstalowaniu karty Gigabit Ethernet osłona gniazda staje się zbędna. Zalecane jest jednakże jej zachowanie na ewentualne przyszłe potrzeby.
Podłącz kartę Gigabit Ethernet do płyty kontrolera.
Włóż jeden koniec karty Gigabit Ethernet do gniazda.
Wsuń kartę Gigabit Ethernet do płyty kontrolera i przykręć ją dwiema śrubami.
Sprawdź, czy karta Gigabit Ethernet jest pewnie przymocowana do płyty kontrolera.
Jeśli nie można łatwo dokręcić śrub, użyj monety lub podobnego przedmiotu.
Po zakończeniu instalacji sprawdź, czy karta Gigabit Ethernet została prawidłowo zainstalowana: Wydrukuj stronę konfiguracyjną z menu [Strony testowe]. Jeśli została ona prawidłowo zainstalowana, na stronie konfiguracyjnej, w części "Połączenie maszyny", pojawi się komunikat "Gigabit Ethernet".
Jeśli karta Gigabit Ethernet nie została zainstalowana prawidłowo, dokonaj jej ponownej instalacji zgodnie z niniejszą procedurą. Jeśli jej prawidłowe zainstalowanie okazuje się niemożliwe mimo podjętych prób ponownej instalacji, skontaktuj się z odpowiednim przedstawicielem handlowym lub serwisem.
Przed rozpoczęciem używania karty Gigabit Ethernet należy skonfigurować odpowiednie ustawienia na panelu operacyjnym. Szczegółowe informacje znajdują się w części "Konfiguracja interfejsu Ethernet".
