Esterno: Vista anteriore

Questa sezione spiega i nomi e le funzioni dei componenti presenti sul lato anteriore e sul lato destro della stampante.

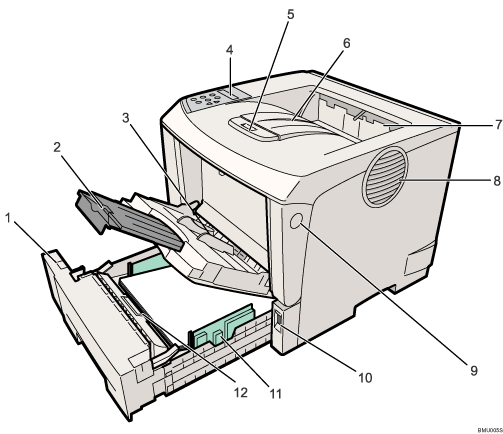

Illustrazione numerata stampante

Selettore formato carta
Regolare questo selettore per adeguarlo al formato e direzione di alimentazione della carta caricata nel vassoio carta.
Estensione del vassoio bypass
Estrarre questa estensione per caricare carta nel vassoio bypass quando la sua lunghezza è maggiore di B5.
Vassoio bypass
Usare questo vassoio per introdurre carta spessa, lucidi per lavagna luminosa, etichette adesive, buste e fogli di lunghezza non standard. Quando si stampa su carta di formato personalizzato sono necessarie impostazioni del driver della stampante.
È possibile caricare fino a 100 fogli di carta comune (80 g/m², 20 lb) nel vassoio bypass.
Vedere Carta utilizzabile per ogni vassoio e Caricamento carta.
Pannello di controllo
Contiene i tasti per l'utilizzo della stampante e il display su cui viene visualizzato lo stato della stampante.
Estensione vassoio
Estrarre questa estensione se la carta caricata è di lunghezza superiore al formato B5.
Vassoio di uscita (Vassoio standard)
I fogli stampati vengono consegnati con il lato stampato rivolto verso il basso.
Sportello uscita carta
Aprire questo sportello per rimuovere la carta inceppata.
Foro di ventilazione
Impedisce ai componenti interni della stampante di surriscaldarsi.
Non ostruire o bloccare l'area di ventilazione. In caso contrario possono verificarsi guasti dovuti a un accumulo di calore all'interno della macchina.
Tasto di sblocco sportello anteriore
Premere questo tasto per aprire lo sportello anteriore.
Interruttore principale
Utilizzare questo interruttore per accendere e spegnere la stampante.
Vassoio carta (vassoio 1)
Contiene fino a 500 fogli di carta comune per la stampa (80 g/m², 20 lb.).
Il vassoio carta viene identificato come "Vassoio 1" sul display.
Cuscinetto di attrito
Assicura che venga introdotto un solo foglio per volta. Se si verifica un'introduzione di più fogli, pulire con cura il cuscinetto di attrito. Se viene visualizzato il messaggio "Sostituire kit manutenzione", sostituire il cuscinetto di attrito con un ricambio nuovo.
