Installation des Gigabit-Ethernet-Boards

Die Ethernet- und USB-Anschlüsse des Druckers sind nicht verfügbar, wenn das Gigabit-Ethernet-Board im Drucker installiert ist. Verwenden Sie stattdessen die Ethernet- und USB-Anschlüsse auf dem Gigabit-Ethernet-Board.
Vor dem Berühren des Gigabit-Ethernet-Boards zur Erdung einen Metallgegenstand anfassen, um statische Elektrizität zu entladen. Statische Elektrizität kann das Gigabit-Ethernet-Board beschädigen.
Das Gigabit-Ethernet-Board keinen Stößen oder Erschütterungen aussetzen.

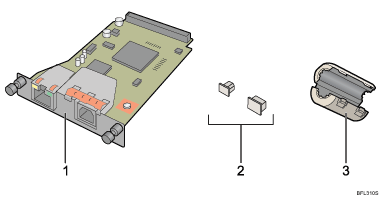

Den Verpackungskarton auf folgenden Inhalt überprüfen:
1. Gigabit-Ethernet-Board
2. Schutzkappen (jeweils eine für den Ethernet- und den USB-Port)
3. Ferritkern
Den Hauptschalter ausschalten und das Netzkabel herausziehen.
Die Kabel vom Ethernet-Anschluss und USB-Anschluss des Druckers entfernen und die beiden Anschlüsse mit den Schutzkappen abdecken.
Die Schrauben und die Abdeckung der Halterung des Gigabit-Ethernet-Boards entfernen.
Nach Installation des Gigabit-Ethernet-Board wird die hintere Abdeckung nicht länger benötigt. Wir empfehlen jedoch, sie für eine spätere Verwendung aufzubewahren.
Das Gigabit-Ethernet-Board am Controller Board befestigen.
Schieben Sie das Ende des Gigabit-Ethernet-Boards in den Steckplatz.
Das Gigabit-Ethernet-Board einsetzen und mit zwei Schrauben sichern.
Stellen Sie sicher, dass das Gigabit-Ethernet-Board fest am Controller Board angeschlossen ist.

Verwenden Sie eine Münze oder einen ähnlichen Gegenstand, wenn sich die Schrauben nicht von Hand lösen lassen.
Sie können nach der Installation überprüfen, ob das Gigabit-Ethernet-Board ordnungsgemäß installiert wurde: Drucken Sie die Konfigurationsseite im Menü [Liste/Test dr.] aus. Bei ordnungsgemäßer Installation wird auf der Konfigurationsseite "Gigabit-Ethernet" für "Geräteverbindung" angegeben.
Falls das Board nicht korrekt installiert wurde, wiederholen Sie den Vorgang wie beschrieben. Falls es selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Vor der Verwendung des Gigabit-Ethernet-Boards müssen Sie einige Einstellungen am Bedienfeld vornehmen. Einzelheiten finden Sie unter "Ethernet-Konfiguration".
