Instalar a Unidade de Alimentação de Papel de 500 folhas/1000 folhas/2000 folhas
Esta secção descreve como instalar as unidades de alimentação de papel de 500, 1000 e 2000 folhas. O procedimento é igual para as três unidades. A unidade de alimentação de papel de 1000 folhas é utilizada como um exemplo.
A impressora pesa aproximadamente 97 kg (214 lb.).
São necessárias quatro ou mais pessoas para transportar a impressora. Segure as pegas localizadas em ambos os lados e levante a impressora lentamente. Se a levantar sem cuidado ou a deixar cair, pode provocar uma lesão.
Quando utilizar a unidade de alimentação de papel de 1000 folhas com a unidade de alimentação de papel de 500 folhas, instale a unidade de alimentação de papel de 500 folhas na unidade de alimentação de papel de 1000 folhas antes de as instalar na impressora.
Quando a unidade de alimentação de papel de 1000 folhas estiver instalada, não pode instalar a unidade de alimentação de papel de 2000 folhas.
Quando a unidade de alimentação de papel de 2000 folhas estiver instalada, não pode instalar a unidade de alimentação de papel de 500 folhas nem a unidade de alimentação de papel de 1000 folhas.
Antes de utilizar a nova unidade de alimentação de papel, tem de configurar as definições no driver de impressão.
São necessárias quatro ou mais pessoas para instalar a impressora.
Verifique o conteúdo da embalagem.

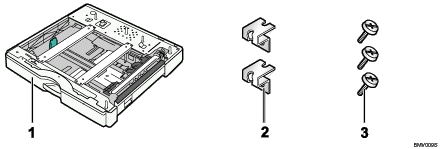

Conteúdo da embalagem da unidade de alimentação de papel de 500 folhas
Unidade de alimentação de papel de 500 folhas
Dois suportes
Três parafusos

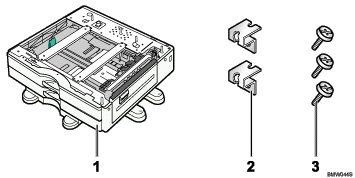

Conteúdo da embalagem da unidade de alimentação de papel de 1000 folhas
Unidade de alimentação de papel de 1000 folhas
Dois suportes
Três parafusos

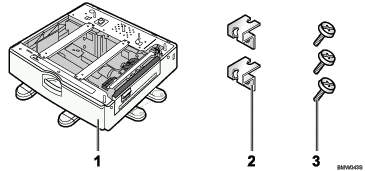

Conteúdo da embalagem da unidade de alimentação de papel de 2000 folhas
Unidade de alimentação de papel de 2000 folhas
Dois suportes
Três parafusos
Desligue a impressora e retire o cabo de alimentação.
Retire a embalagem da unidade de alimentação de papel.
Quando utilizar a unidade de alimentação de papel de 1000 folhas com a unidade de alimentação de papel de 500 folhas, instale primeiro as unidades uma na outra e, em seguida, instale-as na impressora.
Para obter instruções, consulte "Instalar a Unidade de Alimentação de Papel de 500 folhas na Unidade de Alimentação de Papel de 1000 folhas".
Puxe a pega do lado direito da impressora.
Levante a impressora com as pegas existentes em ambos os lados da impressora.
A impressora deve ser sempre levantada por pelo menos quatro pessoas.
Alinhe a frente da impressora com a frente da unidade de alimentação de papel e baixe-a lentamente.
Coloque-a de forma que fique no lugar através dos pinos verticais.
Coloque a pega puxada da impressora na posição original.
Puxe a bandeja 2 da impressora lentamente até parar e, em seguida, levante a frente da bandeja lentamente e puxe-a completamente.
Coloque a bandeja numa superfície plana.
Instale um parafuso no orifício do lado esquerdo da abertura da bandeja para fixar a impressora à unidade de alimentação de papel.
Aperte o parafuso firmemente com uma moeda.
Levante a frente da bandeja e faça deslizar a bandeja para a impressora até parar.
Na parte posterior da unidade, instale os dois suportes com os restantes parafusos.
Aperte os parafusos firmemente com uma moeda.
Ligue o cabo de alimentação e, em seguida, ligue a impressora.
Imprima uma página de configuração para confirmar que a unidade foi instalada correctamente.
Para confirmar se a unidade de alimentação de papel opcional foi instalada correctamente, imprima a página de configuração e verifique "Equipamento instalado" na página de configuração. Se a unidade tiver sido instalada correctamente, aparece a seguinte mensagem:
Unidade de alimentação de papel de 500 folhas: Bandeja individual
Unidade de alimentação de papel de 1000 folhas: Unidade de papel de duas bandejas
Unidade de alimentação de papel de 2000 folhas: LCT
Se a unidade de alimentação de papel opcional não tiver sido instalada correctamente, repita o procedimento desde o início. Se não ficar correctamente instalada depois de repetir a instalação, contacte o seu revendedor ou a assistência técnica.
Se a área de impressão não estiver centrada correctamente, ajuste a posição de impressão para a unidade de alimentação de papel de 500 folhas (bandeja 3) e/ou a unidade de alimentação de papel de 1000 folhas (bandeja 3 a bandeja 5). Para obter mais informações, consulte "Ajustar a Posição de Impressão".
Para obter mais informações sobre a impressão da página de configuração, consulte o Guia de Software.
Para utilizar a unidade de alimentação de papel de 500 folhas, 1000 folhas ou 2000 folhas, configure as opções da impressora em "Alterar acessórios" no driver de impressão. Para obter mais informações sobre como abrir "Alterar acessórios", consulte o Guia de Software.
