Onde instalar as Opções

Instale as opções nas posições apresentadas nas imagens seguintes.

Opções externas

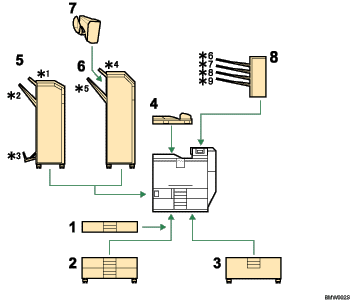

Ilustração das opções externas com legendas numeradas

  1. Unidade de alimentação de papel de 500 folhas.

    Instale na parte inferior da impressora. Se também instalar a unidade de alimentação de papel de 1000 folhas, instale primeiro a unidade de alimentação de papel de 500 folhas na unidade de alimentação de papel de 1000 folhas. Consulte "Instalar a Unidade de Alimentação de Papel".

  2. Unidade de alimentação de papel de 1000 folhas

    Instale na parte inferior da impressora. Consulte "Instalar a Unidade de Alimentação de Papel".

  3. Unidade de alimentação de papel de 2000 folhas

    Instale na parte inferior da impressora. Consulte "Instalar a Unidade de Alimentação de Papel".

  4. Unidade de transporte

    Retire a bandeja de saída e instale a unidade de transporte.

    Para instalar esta opção, contacte o seu revendedor ou a assistência técnica.

  5. Finalizador de folhetos

    Instale no lado esquerdo da impressora.

    Esta opção não se encontra disponível quando a unidade de alimentação de papel de 500 folhas está instalada na impressora.

    • *1: Bandeja superior do finalizador

    • *2: Bandeja de separação em espinha do finalizador

    • *3: Bandeja de folhetos do finalizador

    Para instalar esta opção, contacte o seu revendedor ou a assistência técnica.

  6. Finalizador de 2 bandejas

    Instale no lado esquerdo da impressora.

    Esta opção não se encontra disponível quando a unidade de alimentação de papel de 500 folhas está instalada na impressora.

    • *4: Bandeja superior do finalizador

    • *5: Bandeja de separação em espinha do finalizador

    Para instalar esta opção, contacte o seu revendedor ou a assistência técnica.

  7. Empilhador

    Instale no finalizador de 2 bandejas.

    Para instalar esta opção, contacte o seu revendedor ou a assistência técnica.

  8. Caixa de correio

    Instale na parte superior da impressora.

    Esta opção não se encontra disponível quando a unidade de alimentação de papel de 500 folhas está instalada na impressora.

    • *6: Bandeja 4 da caixa de correio

    • *7: Bandeja 3 da caixa de correio

    • *8: Bandeja 2 da caixa de correio

    • *9: Bandeja 1 da caixa de correio

    Para instalar esta opção, contacte o seu revendedor ou a assistência técnica.

Opções internas

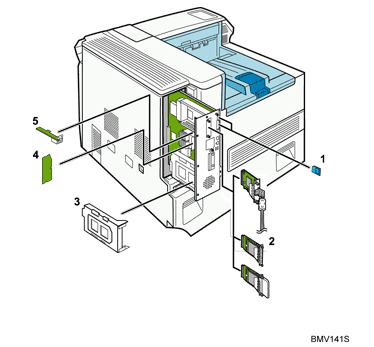

Ilustração das opções internas com legendas numeradas

  1. Data overwrite security unit/HDD encryption unit/NetWare card/Camera direct print card/VM card

    Se pretender utilizar dois ou mais cartões SD que podem ser inseridos na mesma slot, contacte o seu revendedor ou a assistência técnica.

    • Slot de cima: Data overwrite security unit, camera direct print card ou NetWare card

    • Slot de baixo: HDD encryption unit ou VM card

    Consulte "Opções de instalação do cartão SD"

  2. Placa de interface opcional

    Apenas pode ser instalada uma placa de interface.

    • Placa de interface IEEE 1284

    • Placa de interface IEEE 802.11 g

    • Placa de interface IEEE 802.11 a/g

    • Unidade de interface Bluetooth

    Consulte "Instalar as unidades de interface"

  3. Disco rígido

    Consulte "Instalar as unidades de expansão de memória"

  4. Módulo SDRAM

    Consulte "Instalar as unidades de expansão de memória"

  5. Placa Gigabit Ethernet

    Consulte "Instalar as Unidades de Interface".

Nota

  • Para obter as especificações de cada opção, consulte "Especificações".
