Esta sección explica cómo instalar el disco duro en el modelo básico.
El modelo de disco duro estándar cuenta con un disco duro preinstalado.
No toque el interior del compartimento de la tarjeta del controlador. Puede causar fallos de funcionamiento de la máquina o sufrir quemaduras.
Antes de comenzar a trabajar, toque algo de metal para descargar la electricidad estática. La electricidad estática puede dañar el disco duro.
Evite que el disco duro sufra golpes.
Al instalar el disco duro y la tarjeta de interface LAN inalámbrica, instale en primer lugar el disco duro y, posteriormente, la tarjeta de LAN inalámbrica. Si la tarjeta de interface LAN inalámbrica ya está instalada, retírela antes de instalar el disco duro.
Instale el disco duro cuidadosamente si el módulo SDRAM ya está instalado. Si el disco duro entra en contacto con el módulo SDRAM, el módulo SDRAM puede dañarse.
Antes de usar el nuevo disco duro, deberá configurar los valores de configuración en el driver de impresora.

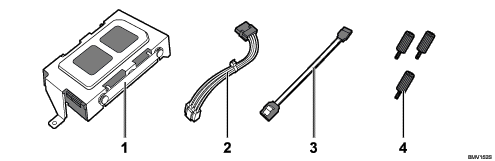

Compruebe el contenido de la caja.
Disco duro
Cable de alimentación
Cable plano
Tres tornillos
Apague la impresora y desenchufe el cable de alimentación.
Desenrosque los cinco tornillos que fijan la tarjeta del controlador.
Los tornillos extraídos se utilizarán más tarde para fijar la tarjeta del controlador.
Con el asa sujeta, tire hacia fuera de la tarjeta del controlador con cuidado.
Con ambas manos, saque totalmente la placa del controlador deslizándola y colóquela en una superficie plana, como por ejemplo una mesa.
Instale el disco duro en la posición indicada.
Instale el disco duro cuidadosamente si el módulo SDRAM ya está instalado. Si el disco duro entra en contacto con el módulo SDRAM, el módulo SDRAM puede dañarse.
Enganche los orificios de montaje de la unidad de disco duro en las pestañas del panel de la placa del controlador.
Utilice dos tornillos de moneda para fijar el disco duro al panel de la placa del controlador.
Fije el disco duro a la placa de circuito con el tornillo de moneda restante.
Conecte el cable de alimentación al disco duro y a la placa del controlador.
Conecte el cable plano al disco duro y a la placa del controlador.
Si está instalando otras opciones en la tarjeta del controlador, instale la siguiente opción sin volver a insertar la placa del controlador.
Introduzca la placa del controlador en la impresora y empújela suavemente hasta el tope.
Empújela firmemente con el asa hacia la impresora. La impresora puede fallar si la tarjeta del controlador no se ha insertado correctamente.
Ajuste la tarjeta del controlador a la impresora con los cinco tornillos.
Cuando encienda la impresora, se asignará formato al disco duro de forma automática.
Confirme que el disco duro se ha instalado correctamente, imprimiendo la página de configuración. Si está correctamente instalado, aparecerá "Unidad de disco duro" en lugar de "Conexión de dispositivo" en la página de configuración.
Si el disco duro no se ha instalado correctamente, repita el procedimiento desde el principio. Si no puede instalarse correctamente ni siquiera después de volver a intentar la instalación, póngase en contacto con su distribuidor o representante de servicio técnico.
Para obtener más información acerca de la impresión de la página de configuración, consulte la Manual de software.
Instale la tarjeta del controlador con cuidado. Para obtener información detallada, consulte "Precauciones al reinstalar la tarjeta del controlador".
Para utilizar el disco duro instalado, configure las opciones de la impresora en "Cambiar accesorios" en el driver de impresora. Para obtener más información acerca de la apertura de "Cambiar accesorios", consulte el Manual de software.
 |
