Montaje de la unidad de alimentación de papel de 500 hojas/1000 hojas/2000 hojas

Esta sección describe cómo montar la unidad de alimentación de papel de 500 hojas, la unidad de alimentación de papel de 1000 hojas y la unidad de alimentación de papel de 2000 hojas. El procedimiento es el mismo para las tres unidades, y en el ejemplo se utiliza la unidad de alimentación de papel de 1000 hojas como referencia.

La impresora pesa aproximadamente 97 kg (214 lb.).
Para trasladar la impresora, deberá cogerse entre cuatro personas por las asas situadas a ambos lados y elevarse con cuidado. Si se levanta de forma brusca o se cae puede provocar lesiones.

Si va a utilizar la unidad de alimentación de papel de 1000 hojas y la de 500 hojas juntas, acople la unidad de alimentación de papel de 500 hojas a la unidad de alimentación de papel de 1000 hojas antes de montarlas en la impresora.
La unidad de alimentación de papel de 2000 hojas no puede montarse si ya se ha montado la unidad de alimentación de papel de 1000 hojas.
Si ya ha montado la unidad de alimentación de papel de 2000 hojas, no podrá montar ni la unidad de alimentación de papel de 500 hojas ni la unidad de alimentación de papel de 1000 hojas.
Antes de utilizar una nueva unidad de alimentación de papel, debe configurar los ajustes en el driver de impresora.
Es necesario contar con cuatro o más personas para realizar la instalación.

Compruebe el contenido de la caja.

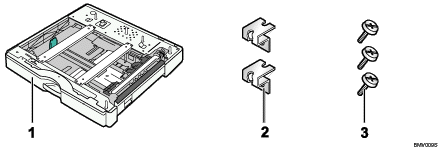

- Contenido del embalaje de la unidad de alimentación de papel de 500 hojas
  1. Unidad de alimentación de papel de 500 hojas
  2. Dos enganches
  3. Tres tornillos

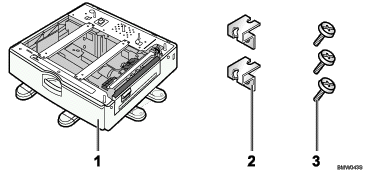

- Contenido del embalaje de la unidad de alimentación de papel de 1000 hojas
  1. Unidad de alimentación de papel de 1000 hojas
  2. Dos enganches
  3. Tres tornillos

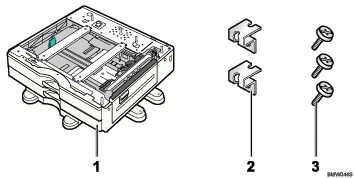

- Contenido del embalaje de la unidad de alimentación de papel de 2000 hojas
  1. Unidad de alimentación de papel de 2000 hojas
  2. Dos enganches
  3. Tres tornillos
Apague la impresora y desenchufe el cable de alimentación.
Retire el embalaje de la unidad de alimentación de papel.
Si va a utilizar la unidad de alimentación de papel de 1000 hojas junto con la unidad de alimentación de papel de 500 hojas, acople las unidades entre sí en primer lugar y luego móntelas en la impresora.
Para acceder a las instrucciones, consulte "Instalación de la unidad de alimentación de papel de 500 hojas en la unidad de alimentación de papel de 1000 hojas".
Tire del asa de la parte derecha de la impresora.
Levante la impresora por las asas colocadas a ambos lados.
Para levantar la impresora deben participar siempre al menos cuatro personas.
Alinee la parte delantera de la impresora con la parte delantera de la unidad de alimentación de papel y hágala descender lentamente.
Colóquela de forma que los pasadores verticales la mantengan firmes en su ubicación.
Devuelva el asa que ha sacado de la impresora a su posición original.
Tire lentamente de la bandeja 2 de la impresora hasta que se detenga, levante suavemente la parte delantera de la bandeja y sáquela completamente.
Coloque la bandeja sobre una superficie plana.
Enrosque un tornillo en el orificio de la parte izquierda de la apertura de la bandeja para asegurar la bandeja a la unidad de alimentación de papel.
Apriete bien el tornillo con una moneda.
Eleve la parte delantera de la bandeja y deslícela suavemente hacia la impresora hasta el tope.
En la parte trasera de la unidad, fije dos enganches mediante los tornillos restantes.
Enrosque bien los tornillos utilizando una moneda.
Conecte el cable de alimentación y encienda la impresora.
Imprima una página de configuración para confirmar que la unidad se ha instalado correctamente.

Para confirmar si la unidad de alimentación de papel opcional se instaló correctamente, imprima la página de configuración y compruebe la sección "Equipo acoplado" en la página de configuración. Si la unidad se ha instalado correctamente, se mostrará lo siguiente:
- Unidad alim. papel 500: Bandeja individual
- U.alimentación papel 1000: Doble bandeja
- Unidad alim. papel 2000: LCT
Si no se instaló correctamente la unidad de alimentación de papel opcional, repita el procedimiento desde el principio. Si no puede instalarse correctamente ni siquiera tras volver a intentar la instalación, póngase en contacto con su distribuidor o representante de servicio técnico.
Si el área de impresión no está correctamente centrada, ajuste la posición de impresión para la unidad de alimentación de papel de 500 hojas (bandeja 3) y/o la unidad de alimentación de papel de 1000 hojas (bandeja 3 a bandeja 5). Para obtener más información, consulte "Ajuste de la posición de impresión".
Para obtener información acerca de la impresión de la página de configuración, consulte el Manual de software.
Para utilizar la unidad de alimentación de papel de 500 hojas, 1000 hojas o 2000 hojas, configure las opciones de la impresora en "Cambiar accesorios" en el driver de impresora. Para obtener más información sobre cómo abrir "Cambiar accesorios", consulte el Manual de software.
