Interno

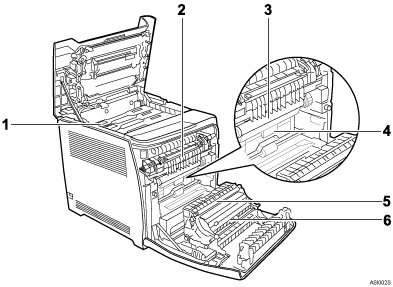

immagine

Cartuccia di stampa
Si carica dal retro della stampante nel seguente ordine: ciano (C), magenta (M), giallo (Y) e nero (K).
Se appare il seguente messaggio sul pannello di controllo, sostituire la cartuccia di stampa:
“Sostit.cartuccia stampa (colore)”
Unità di fusione
Se appare il seguente messaggio sul pannello di controllo, sostituire l'unità di fusione:
“Sostit.gruppo fusore”
Unità di trasferimento intermedia
Se appare il seguente messaggio sul pannello di controllo, sostituire l'unità di trasferimento intermedia:
“Sostit. Cinghia di trasferimento”
Vaschetta recupero toner
Raccoglie il toner di scarto nel corso della stampa.
Se appare il seguente messaggio sul pannello di controllo, sostituire la vaschetta recupero toner:
“Sostit.vasch. toner”
Rullo di trascrizione
Se appare il seguente messaggio sul pannello di controllo, sostituire il rullo di trascrizione, compreso nell'unità di fusione:
“Sostit.gruppo fusore”
Unità di trasferimento
Rimuovere questa unità quando si sostituisce la vaschetta recupero toner, unità di trasferimento intermedia.

Per ulteriori informazioni sui messaggi che appaiono sullo schermo che richiedono di sostituire le unità, consultare Messaggi di errore e di stato sul pannello di controllo.
