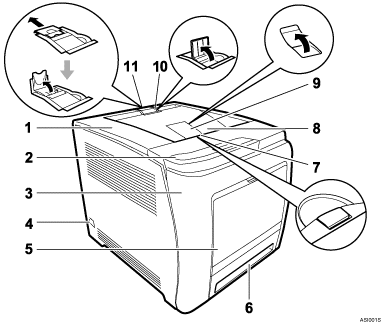

Extérieur : vue avant


  1. Capot supérieur

    Ouvrez ce capot pour remplacer la cartouche d'impression.

  2. Panneau de commande

    Contient les touches permettant de commander l'imprimante et un écran indiquant l'état de l'imprimante.

  3. Capot avant

    Ouvrez ce capot pour remplacer la cartouche de toner usagé, etc. ou résoudre un incident papier.

    Tirez le levier latéral droit pour ouvrir le capot avant.

  4. Interrupteur d'alimentation

    Il permet de mettre l'appareil sous/hors tension.

  5. Bypass

    Il est possible de charger jusqu'à 100 feuilles de papier ordinaire.

  6. Magasin 1

    Il est possible de charger jusqu'à 500 feuilles de papier ordinaire.

  7. Levier d'ouverture du capot supérieur

  8. Réceptacle standard

    Les feuilles de sortie s'empilent ici, face imprimée vers le bas.

  9. Extension de réceptacle standard

    Utilisez-la pour soutenir les feuilles qui ressortent ondulées après leur impression.

    Ouvrez l'extension en poussant vers le bas l'extrémité tournée vers l'arrière de la machine.

  10. Butée d'arrêt (format A4/Letter)

    Relevez la butée frontale pour empêcher les documents A4/Letter de tomber derrière la machine.

  11. Butée d'arrêt (format Legal)

    Relevez la butée arrière (en la poussant dans le sens de la flèche) pour empêcher les documents de format Legal derrière la machine.
