Guía de componentes

En esta sección se presentan los nombres y las funciones de los componentes.

No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta, se puede producir una avería.

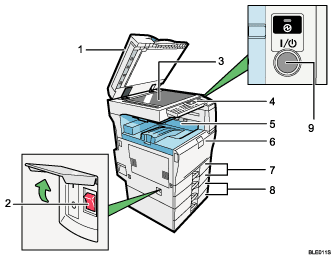

Ilustración de la unidad principal, ilustración con llamadas numeradas

Alimentador automático de documentos (ADF)
Si carga una pila de originales en el ADF, el ADF los cargará uno a uno.
Este alimentador de documentos se puede utilizar para los originales de dos caras.
Interruptor de alimentación principal
Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo.
Consulte "Conexión/desconexión de la alimentación".
Cristal de exposición
Coloque aquí los originales cara abajo.
Panel de mandos
Consulte "Panel de mandos".
Bandeja interna 1
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Tapa delantera
Ábrala para acceder al interior de la máquina.
Bandejas de papel 1 y 2
Cargue el papel aquí.
Bandejas de papel inferiores (opcionales)
Cargue el papel aquí.
Interruptor de funcionamiento
Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar este interruptor (el indicador del interruptor de funcionamiento se apaga).
Consulte "Conexión/desconexión de la alimentación".

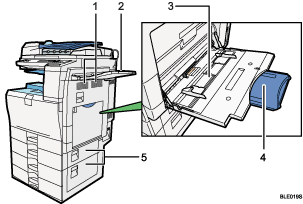

Ilustración de la unidad principal, ilustración con llamadas numeradas

Orificios de ventilación
Evitan un sobrecalentamiento.
Bandeja derecha(opcional)
Bandeja bypass
Utilícela cuando realice copias o impresiones en transparencias OHP, etiquetas adhesivas, papel translúcido y papel de tamaño personalizado.
Extensor
Tire del extensor cuando cargue hojas de un tamaño superior a A4 en la bandeja bypass.
Tapa inferior derecha
Abra esta tapa cuando se produzca un atasco.

Ilustración de la unidad principal, ilustración con llamadas numeradas
