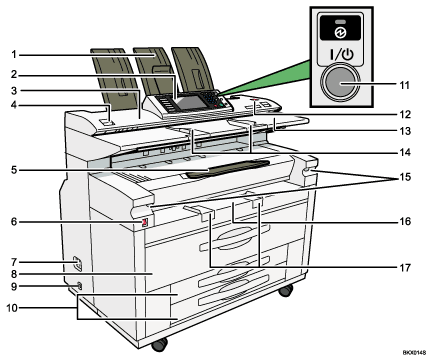

Inleiding tot de onderdelen

Bovenste uitvoerstapelaar

Wanneer de bovenste uitvoer wordt geselecteerd, worden de afdrukken hier gestapeld.

Bedieningspaneel

Zie "Bedieningspaneel".

Scannerklep

Dit beschermt het invoermechanisme van originelen en de glasplaat.

Ontgrendeling van de scannerklep

Gebruik deze ontgrendeling om de scannerklep te openen als u vastgelopen originelen wilt verwijderen of om het apparaat te reinigen.

Hulplade voor uitvoer langs de voorkant

Gebruik deze lade om kopieerpapier op te vangen. De lade kan ook dienen als originelenlade wanneer u gerolde originelen kopieert.

Hoofdschakelaar

Controleer of de hoofdschakelaar is ingeschakeld als het apparaat niet functioneert nadat u de Aan/Uit-schakelaar heeft ingeschakeld. Indien hij uitgeschakeld is, schakelt u hem in.

Zie "Stroom in-/uitschakelen".

Aardlekschakelaar

Dit apparaat beschikt over een aardlekschakelaar om elektrische schokken te vermijden. De aardlekschakelaar staat normaal gezien in de aan-stand.

Als de stroom niet wordt ingeschakeld, moet u controleren of de aardlekschakelaar niet in de uit-positie staat. Als dat zo is, zet hem dan in de aan-positie.

Neem onmiddellijk contact op met uw verkoop of onderhoudsvertegenwoordiger.

Bovenste lade

Omvat Lade 1 (vooraan) en Lade 2 (achteraan).

Verwarmingsschakelaar tegen condens

Het apparaat drukt misschien niet goed af als er zich condens vormt binnen in het apparaat ten gevolge van een temperatuurverandering. Gebruik de optionele verwarmer tegen condens om dat probleem tegen te gaan.

Onderste lade (optioneel) of Papiersnipperlades (optioneel)

Op de afbeelding ziet u de lade voor papiersnippers.

Aan/Uit-schakelaar

Druk om de stroom in te schakelen de (Aan-indicator gaat branden). Druk nogmaals op deze schakelaar om het apparaat uit te schakelen (de Aan-indicator gaat uit).

Zie "Stroom in-/uitschakelen".

[Scannerstop]-toets

Gebruik deze toets als het papier scheef wordt ingevoerd of om het inscannen te stoppen wanneer een origineel wordt ingevoerd. U kunt de toets ook gebruiken om de functie voor het vasthouden van de papierhoeken los te laten.

Originelentafel

Plaats hier de originelen, met de te scannen kant naar boven.

Originelengeleider

Stel de geleider in volgens de breedte van uw originelen.

Ontgrendeling van de beeldvormingseenheid

Gebruik deze hendel op de beeldvormingseenheid te openen wanneer u er vastgelopen papier wilt uithalen, of om het apparaat te reinigen.

Laat de beeldvormingseenheid niet langer dan 10 minuten openstaan. Anders kan de kopieerkwaliteit afnemen.

Terwijl u de beeldvormingseenheid naar beneden duwt, trekt u aan de ontgrendeling om de eenheid te openen.

Handinvoer

Gebruik deze invoer om papier handmatig in te voeren. Plaats het papier met de bedrukte zijde naar boven.

Papiergeleider van handinvoer

Stel in volgens de breedte van het papier voor kopiëren via de handinvoer.

Achterste uitgang voor originelen (recht)

Hier worden originelen verzameld die langs de achterkant van het apparaat worden uitgeworpen

De achterste uitgang voor originelen wordt gebruikt wanneer de stapelaar op de achterkant van het apparaat wordt bevestigd. Raadpleeg uw verkoop- of onderhoudsvertegenwoordiger voor meer informatie.

Klep van de fuseereenheid

Beschermt de fuseereenheid.

Achterste uitvoer

Hier worden kopies gestapeld die achteraan worden uitgevoerd.

Verwarmingsschakelaar tegen vochtigheid

Wanneer de vochtigheid groot is, is het mogelijk dat het papier in de papierlade vocht absorbeert en dat kan de kopieerkwaliteit beïnvloeden. De verwarming tegen vochtigheid voorkomt dat.

Zet deze schakelaar aan als de vochtigheid groot is.

Papierhouder

De twee papierhouders grijpen de papierrol vast en worden op de rolhouder van de papierrollade gemonteerd.

Knop voor papierinvoer

Gebruik deze knop wanneer u een papierrol plaatst of vastgelopen papier verwijdert.

Snijknop

Gebruik deze knop om handmatig papier te snijden als er papier vastgelopen is in het snijgedeelte van het apparaat.

Plaats de snijknop altijd terug naar links of rechts.

Knop voor automatische invoer

Gebruik deze knop om vastgelopen papier uit het papierinvoergedeelte te verwijderen. Hou deze knop ingedrukt om het rolpapier te doen blijven invoeren.

Wanneer ongeveer 100 mm of 3.9" van de lengte van het papier ingevoerd is, laat u de knop los, zodat het papier automatisch wordt gesneden.

Rolhouder

Pas dit aan volgens het formaat van de papierrol die u gebruikt.
