Egyéni méret beállítása az eredeti dokumentum egy részének szkennelésekor
Jelen rész ismerteti, hogyan állíthatja be az egyedi méretet az eredeti dokumentum egy részének szkennelésekor.
Egy eredeti adott részének szkenneléséhez mérje le az eredeti méretet (X1 és Y1), a kiindulási pozíciót (X2 és Y2) és a Szkennelési területet (X3 és Y3) az eredeti felületén, majd ugyanilyen sorrendben adja meg ezeket az értékeket az egyéni méret megadási képernyőn.
Az egyéni méret beállítási képernyőjének megjelenítéséhez a kiinduló szkenner képernyőn nyomja meg a [Szkennelési beállítások] > [Szkennelési méret] > [Egyéni méret] gombot.
A mérési módszerek attól függően változnak, hogy az eredeti dokumentumot hová és milyen tájolással helyezik el. Az Eredeti mérete (X1 és Y1), a Kezdő pozíció (X2 és Y2) és a Szkennelési méret (X3 és Y3) opciók megfelelő módon történő méréséről további részleteket a "Méretek mérése" című részben olvashat.
Írja be a méreteket a "Szkennelési beállítások az egyéni méret beállítása képernyőn" című rész figyelembe vételével.
Méretek mérése
Az eredeti dokumentum tájolása és elhelyezése |
Az "R" szakasz szkennelésének mérési módszere |
|---|---|
A |
|
A |
|
A |
|
tájolás az üveglapon vagy a lapadagolóban.
tájolás a lapadagolóban.

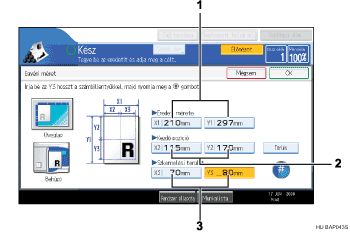

Szkennelési beállítások az egyéni méret beállítása képernyőn
Eredeti méret (X1 és Y1)
Adja meg az eredeti dokumentum teljes méretét.
Adja meg a valós [X1] és [Y1] értékeket a "Méretek mérése" című rész figyelembe vételével, majd nyomja meg a [
] gombot.Kezdő pozíció (X2 és Y2)
Adja meg a szkennelés kezdő pozícióját.
Adja meg a valós [X2] és [Y2] értékeket a "Méretek mérése" című rész figyelembe vételével, majd nyomja meg a [
] gombot.Szkennelési terület (X3 és Y3)
Adja meg a szkennelni kívánt terület méreteit.
Adja meg a valós [X3] és [Y3] értékeket a "Méretek mérése" című rész figyelembe vételével, majd nyomja meg a [
] gombot.
Amikor eredeti dokumentumokat szkennel az [Egyéni méret] használatával, nem adhat meg meghatározott értékeket az [Eredeti mérete] és a [Kezdő pozíció] értékeinek. A szkennelési terület konfigurálásához először adja meg a [Szkennelési terület] és a [Kezdő pozíció] értékeket, majd az [Eredeti mérete] értékét.
