Nastavení postupu pro vlastní formát při skenování části originálu

V této části je vysvětleno, jak nastavit vlastní formát při skenování plochy uvnitř originálu.

Při skenování části originálu změřte formát originálu (X1 a Y1), počáteční pozici (X2 a Y2) a skenovanou plochu (X3 a Y3) originálu a zadejte tyto hodnoty ve stejném pořadí na obrazovce nastavení vlastního formátu.

Chcete-li zobrazit obrazovku nastavení uživatelského formátu, klepněte na [Nastavení snímání] > [Formát snímání] > [Uživ. form.] na základní obrazovce skenování.

Metody měření se liší podle toho, kam se originál umístí a jak je natočen. Podrobnosti o správném měření formátu originálu (X1 a Y1), počáteční polohy (X2 z Y2) a plochy snímání (X3 a Y3) naleznete v části "Jak měřit formát".

Zadejte formát podle návodu v části "Nastavení skenování na obrazovce nastavení vlastní velikosti".

Jak měřit formát

Natočení a umístění originálu	Metoda měření pro skenování sekce "R".
V poloze na expozičním skle nebo v ADF.
V poloze na ADF.
V poloze na expozičním skle.

Nastavení skenování na obrazovce nastavení uživatelského formátu

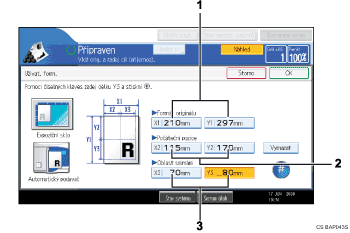

Číslovaná ilustrace obrazovky ovládacího panelu

Formát originálu (X1 a Y1)
Zadejte celkový formát originálu
Zadejte velikosti [X1] a [Y1] podle instrukcí v části "Jak měřit formát" a stiskněte tlačítko [].
Počáteční pozice (X2 a Y2)
Zadejte počáteční pozici skenování.
Zadejte velikosti [X2] a[Y2] podle instrukcí v části "Jak měřit formát" a stiskněte tlačítko [].
Oblast snímání (X3 a Y3)
Zadejte velikost plochy kterou chcete skenovat.
Zadejte velikosti [X3] a[Y3] podle instrukcí v části "Jak měřit formát" a stiskněte tlačítko [].

Při skenování originálů pomocí nabídky [Uživat. form.] nemůžete zadat určité hodnoty v nabídce [Formát originálu] a [Počáteční pozice]. Pokud chcete konfigurovat oblast skenování, zadejte nejprve [Oblast snímání] a [Počáteční pozice] a potom [Formát originálu].
