Průvodce součástmi

Tato část seznamuje s názvy a funkcemi jednotlivých komponent..

Nezakrývejte větrací otvory předměty ani k nim nepřisunujte jiné předměty. Pokud by došlo k přehřátí zařízení, mohla by se vyskytnout porucha.

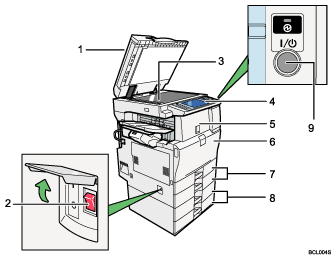

Ilustrace hlavního zařízení s očíslovaným popisem.

Automatický podavač dokumentů (ADF)
Pokud vložíte stoh originálů do automatického podavače dokumentů (ADF), podavač bude automaticky zavádět originály jeden po druhém.
Tento podavač dokumentů může být použit pro oboustranné originály.
Hlavní spínač
Jestliže po zapnutí provozního spínače zařízení nepracuje, zkontrolujte, zda je hlavní vypínač zapnutý. Pokud je vypnutý, zapněte jej.
Viz "Zapínání / Vypínání".
Expoziční sklo
Umístěte originály potištěnou stranou dolů.
Ovládací panel
Viz "Ovládací panel".
Vnitřní zásobník 1 / Finišer (volitelné)
Do něj jsou podávány kopie, výtisky a faxové zprávy.
(Ilustrace zobrazuje finišer.)
Přední kryt
Jeho otevřením získáte přístup k vnitřní části zařízení.
Zásobník papíru 1, 2
Zde vkládejte papír.
Dolní zásobníky papíru (volitelné)
Zde vkládejte papír.
Provozní spínač
Stiskněte pro zapnutí napájení (kontrolka provozního spínače se rozsvítí). Pro vypnutí napájení spínač opět stiskněte (kontrolka provozního spínače zhasne).
Viz "Zapínání / Vypínání".

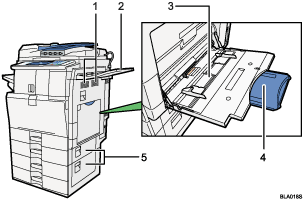

Ilustrace hlavního zařízení s očíslovaným popisem.

Větrací otvory
Brání přehřátí.
Pravý zásobník (volitelný)
Boční zásobník
Používá se při kopírování na fólie, lepicí štítky, průsvitný papír, obálky a papír uživatelského formátu.
Výsuvná podpěra
Výsuvnou podpěru vytáhněte, pokud vkládáte do průchozího zásobníku listy většího formátu než A4.
Pravý dolní kryt
Když dojde k zaseknutí papíru, otevřete tento kryt.
