Przewodnik po elementach składowych
Ta sekcja opisuje nazwy i funkcje elementów składowych.
Nie należy zasłaniać otworów wentylacyjnych przedmiotami znajdującymi się zbyt blisko lub opierającymi się o nie. Jeżeli urządzenie przegrzeje się, może to spowodować awarię.

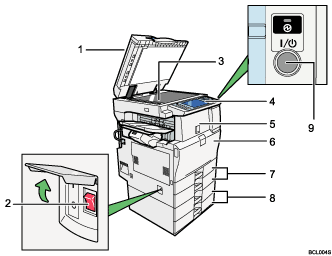

Automatyczny podajnik dokumentów (ADF)
Jeżeli umieścisz cały stos oryginałów w automatycznym podajniku dokumentów (ADF), zacznie on podawać oryginały jeden po drugim.
Podajnik ten obsługuje dwustronne oryginały.
Główny przełącznik zasilania
Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go.
Patrz "Włączanie/Wyłączanie zasilania"
Szyba ekspozycyjna
Połóż oryginały stroną do kopiowania skierowaną do dołu.
Panel operacyjny
Patrz "Panel operacyjny".
Kaseta wewnętrzna 1 / Finiszer (opcjonalne)
Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.
(Na ilustracji przedstawiono finiszer.)
Pokrywa przednia
Otwórz, aby mieć dostęp do wnętrza urządzenia.
Kaseta na papier 1, 2
Tutaj ładuje się papier.
Dolne kasety na papier (opcjonalne)
Tutaj ładuje się papier.
Przełącznik operacyjny
Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zapali się). Aby wyłączyć zasilanie, naciśnij jeszcze raz (wskaźnik przełącznika operacyjnego zgaśnie).
Patrz "Włączanie/Wyłączanie zasilania"

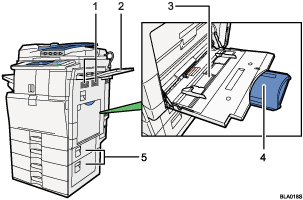

Otwory wentylacyjne
Zapobieganie przegrzaniu.
Taca prawa (opcjonalne)
Taca ręczna
Służy do wykonywania kopii na foliach OHP, etykietach samoprzylepnych, papierze półprzezroczystym oraz papierze o rozmiarze niestandardowym.
Przedłużenie
Podczas ładowania do tacy ręcznej arkuszy większych niż A4 należy wyciągnąć przedłużenie tacy
.Prawa dolna pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.
Otwory wentylacyjne
Zapobieganie przegrzaniu.
