Guia dos Componentes
Este capítulo apresenta os nomes e as funções dos componentes.
Não tape os orifícios de ventilação colocando objectos perto dos mesmos ou encostando algo contra os mesmos. Se o equipamento sobreaquecer, pode ocorrer uma avaria.

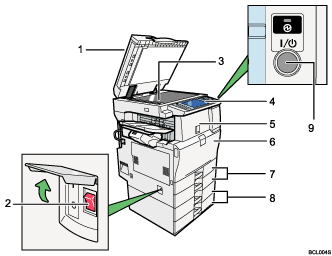

Alimentador automático de documentos (ADF)
Se colocar um maço de originais no alimentador automático de documentos (ADF), o ADF vai alimentar automaticamente os originais, um a um.
Este alimentador de documentos pode ser utilizado para originais com dois lados.
Interruptor de alimentação principal
Se o equipamento não funcionar depois de ligar o interruptor de operação, verifique se o interruptor de alimentação principal está ligado. Se estiver desligado, ligue-o.
Consulte "Ligar/Desligar a Alimentação".
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Painel de controlo
Consulte "Painel de Controlo".
Bandeja interna 1/Finalizador (opcional)
O papel copiado/impresso e os faxes recebidos saem por aqui.
(A ilustração apresenta o finalizador.)
Tampa frontal
Abra esta tampa para aceder ao interior do equipamento.
Bandeja de papel 1, 2
Coloque o papel aqui.
Bandejas de papel inferiores (opcional)
Coloque o papel aqui.
Interruptor de operação
Prima o interruptor para ligar a alimentação (o indicador do interruptor de operação acende). Para desligar a alimentação, volte a premi-lo (o indicador do interruptor de operação apaga).
Consulte "Ligar/Desligar a Alimentação".

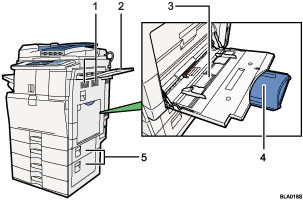

Orifícios de ventilação
Previnem o sobreaquecimento.
Bandeja direita (opcional)
Bandeja de alimentação manual
Utilize-a para copiar ou imprimir em acetatos, etiquetas autocolantes, papel vegetal, envelopes e papel de formato personalizado.
Extensor
Puxe este extensor quando quiser colocar folhas com formato superior a A4
na bandeja de alimentação manual.Tampa inferior direita
Abra esta tampa quando ocorrer um encravamento de papel.
Orifícios de ventilação
Previnem o sobreaquecimento.
