Indstillingsprocedure for brugerdefineret format ved scanning af hele originalen

Dette afsnit forklarer, hvordan du angiver et brugerdefineret format til scanning af hele området på en original.

For at få vist skærmbilledet til indstilling af brugerdefineret format på scannerens startskærmbillede skal man trykke på [Scanneindstillinger] > [Scannestørrelse] > [Brugerdef. format].

Følgende brugerdefineret originalformat vil blive anvendt som eksempel for angivelse af scanneindstillinger på skærmbilledet til indstilling af brugerdefineret format.

Brugerdefineret originalformat, der skal scannes

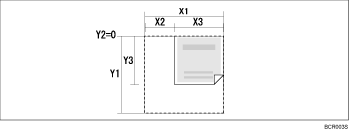

Illustration af original i brugerdefineret format

Scanneindstillinger på skærmbilledet til indstilling af brugerdefineret format

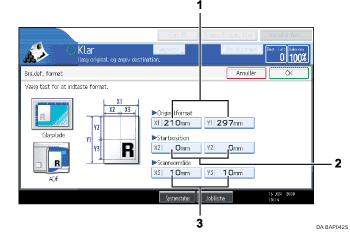

Nummereret illustration af skærm på betjeningspanel

Originalformat (X1 og Y1)
Angiv originalens længde og bredde.
Indtast den faktiske bredde og længde i hhv. [X1] og [Y1], og tryk derefter på tasten [].
Startposition (X2 og Y2)
Indstil Startposition til 0 mm (0 tommer).
Indtast "0" i både [X2] og [Y2], og tryk herefter på tasten [].
Scanneområde (X3 og Y3)
Angiv samme værdier som for originalformat (X1, Y1).
Indtast de samme værdier i [X3] og [Y3] som for originalformat (respektivt X1 og Y1), og tryk herefter på tasten [].

For X1 og Y1 kan man angive værdier på 140 mm (5,5 tommer) eller større.
For at scanne en original, der er mindre end 140 mm (5,5 tommer), skal man konfigurere indstillingerne, som om man scannede en del af en original, der er større end 140 mm (5,5 tommer). For eksempel: For at scanne et cd-mærkat på glaspladen skal man angive X1X3 og Y1Y3 ud fra nedenstående diagram. For flere detaljer om scanneprocedurer henvises til "Indstillingsprocedure for brugerdefineret format, når en del af en original scannes".
