Az interfészek csatlakoztatása

Ez a rész a készülék csatlakozásainak azonosítását ismerteti, valamint a berendezés hálózati környezettől függő csatlakoztatását mutatja be.

A rádiófrekvenciás interferencia elnyomása érdekében ferritgyűrűvel ellátott hálózati interfészkábelt kell használnia.

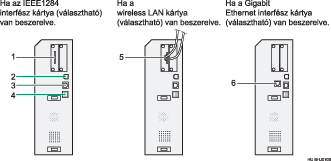

az interfészek csatlakoztatása illusztráció (számozott illusztráció)

IEEE 1284 port (opcionális)
Az IEEE 1284 interfészkábel csatlakoztatására szolgáló port.
USB2.0 port
Az USB2.0 interfészkábel csatlakoztatására szolgáló port.
10BASE-T/100BASE-TX port
A 100BASE-TX vagy a 10BASE-T kábel csatlakoztatására szolgáló port.
USB Host Interfész
Az USB interfészkábel csatlakoztatására szolgáló port. Használja ezt a portot a digitális fényképezőgépnek vagy más hasonló eszköznek a készülékhez való csatlakoztatásra.
Vezeték nélküli LAN port (opcionális)
A vezetéknélküli LAN használatához szükséges port.
Gigabit Ethernet port (opcionális)
Az 1000BASE-T, a 100BASE-TX vagy a 10BASE-T kábel csatlakoztatására szolgáló port.

Nem telepítheti egyidejűleg a következő két kiegészítőt: IEEE 1284 kártya, vezeték nélküli LAN kártya
