Připojení k rozhraním

Tato část vysvětluje, jak identifikovat rozhraní tohoto zařízení a jak připojit zařízení v závislosti na síťovém prostředí.

Aby se omezilo rušení RF, musí být používán kabel síťového rozhraní s feritovým jádrem.

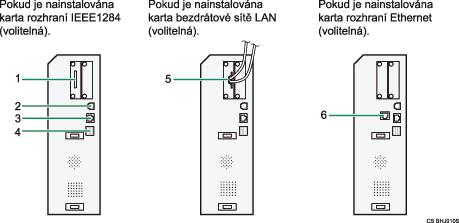

obrázek připojení k rozhraní (obrázek s číselnými popisky)

Port IEEE 1284 (volitelný)
Port pro připojení kabelu rozhraní IEEE 1284.
Port USB2.0
Port pro připojení kabelu rozhraní USB 2.0.
Port 10BASE-T/100BASE-TX
Port pro připojení kabelu 100BASE-TX nebo 10BASE-T.
Hostitelské rozhraní USB
Port pro připojení kabelu rozhraní USB. Použijte jej pro připojení digitálního fotoaparátu nebo podobného zařízení.
Port pro bezdrátovou síť LAN (volitelný)
Port pro bezdrátovou síť LAN
Port gigabitového Ethernetu (volitelný)
Port pro použití kabelu 1000BASE-T, 100BASE-TX nebo 10BASE-T.

Zároveň lze nainstalovat pouze jeden z následujících volitelných doplňků: karta rozhraní IEEE 1284, karta bezdrátové sítě LAN.
