Tilslutning til interfacene

Dette afsnit beskriver, hvordan man identificerer maskinens interface og tilslutter maskinen i henhold til netværksmiljøet.

Der skal benyttes et netværks-interfacekabel med ferritkerne til dæmpning af RF-interferens.

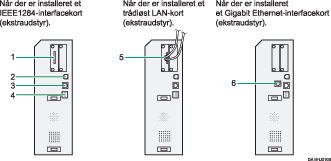

Nummereret illustration af tilslutning til interfacene

IEEE 1284-port (ekstraudstyr)
Port til tilslutning af IEEE 1284-interfacekablet
USB2.0-port
Port til tilslutning af USB2.0-interfacekablet
10BASE-T-/100BASE-TX-port
Port til tilslutning af 100BASE-TX- eller 10BASE-T-kablet
USB-værtsinterface
Port til tilslutning af USB-interfacekablet. Brug denne port, når du slutter et digitalkamera eller lignende enhed til maskinen.
Trådløs LAN-port (ekstraudstyr)
Port til trådløst LAN
Gigabit Ethernet-port (ekstraudstyr)
Port til tilslutning af 1000BASE-T-, 100BASE-TX- eller 10BASE-T-kablet

Det er ikke muligt at installere de to nedenstående enheder samtidigt: IEEE 1284-interfacekort, trådløst LAN-kort.
