Guida ai componenti

Questa sezione introduce i nomi e le funzioni dei componenti.

Importante

  • Non ostruire i fori di ventilazione posizionando oggetti nelle vicinanze o appoggiando oggetti contro di essi. Se la macchina si surriscalda, si potrebbero verificare degli errori.

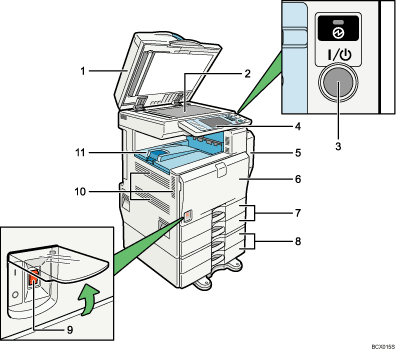

Illustrazione numerata unità principale

  1. Coprioriginali (opzionale) o Alimentatore automatico originali (ADF) (opzionale)

    Abbassare il coprioriginali o l'alimentatore automatico originali(ADF) sopra gli originali posizionati sul vetro di esposizione. Caricando una pila di originali nell'alimentatore automatico originali (ADF), l'ADF alimenterà automaticamente gli originali uno alla volta. Questo alimentatore originali può essere utilizzato per originali fronte-retro.

    (L'illustrazione mostra l'ADF).

  2. Vetro di esposizione

    Posizionare gli originali con la facciata da copiare rivolta verso il basso.

  3. Interruttore di funzionamento

    Premere per accendere la macchina (l'interruttore di funzionamento si accende). Per spegnere, premere nuovamente (l'interruttore di funzionamento si spegne).

    Vedere "Accendere/Spegnere la macchina".

  4. Pannello di controllo

    Vedere "Pannello di controllo".

  5. Unità fronte-retro(Unità per stampe/copie fronte-retro)

    Effettua stampe/copie fronte-retro.

  6. Sportello anteriore

    Aprire per accedere all'interno della macchina.

  7. Vassoi carta

    Caricare qui la carta. Vedere Risoluzione dei problemi.

  8. Vassoi carta inferiori (opzionale)

    Caricare qui la carta. Vedere Risoluzione dei problemi.

  9. Interruttore di alimentazione principale

    Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo.

    Vedere "Accendere/Spegnere la macchina".

  10. Fori di ventilazione

    Evitano il surriscaldamento.

  11. Vassoio interno

    Copie, fax e stampe vengono inviati qui.

Illustrazione numerata unità principale

  1. Vassoio bypass

    Utilizzare per copiare o stampare copie su lucidi, etichette adesive, carta trasparente, buste e carta di formato personalizzato.

  2. Sportello destro inferiore (opzionale)

    Aprire questo sportello per rimuovere la carta inceppata dai vassoi per la carta inferiori opzionali.

Illustrazione numerata unità principale

  1. Fori di ventilazione

    Evitano il surriscaldamento.
