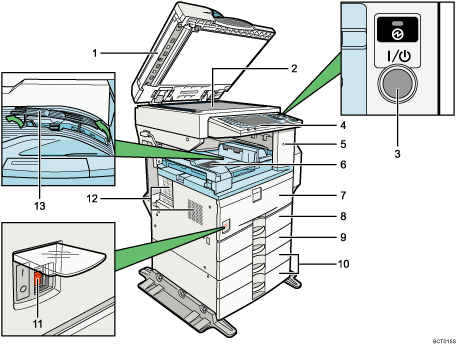

Przewodnik po elementach składowych

Pokrywa szyby ekspozycyjnej(opcja) lub Automatyczny podajnik dokumentów (ADF) (opcja)

Opuść pokrywę szyby ekspozycyjnej lub automatycznego podajnika dokumentów (ADF) na oryginały umieszczone na szybie ekspozycyjnej. Jeżeli umieścisz cały stos oryginałów w automatycznym podajniku dokumentów (ADF), zacznie on podawać oryginały jeden po drugim. Podajnik ten obsługuje również dwustronne oryginały.

(Ilustracja ta przedstawia ADF)

Szyba ekspozycyjna

Połóż oryginały stroną do kopiowania skierowaną do dół.

Przełącznik operacyjny

Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zapali się). Aby wyłączyć zasilanie, naciśnij jeszcze raz (wskaźnik przełącznika operacyjnego zgaśnie).

Patrz "Włączanie/Wyłączanie zasilania"

Panel operacyjny

Patrz "Panel operacyjny".

Wskaźnik usuwania papieru

Wskaźnik zapali się jeśli papier zostanie dostarczony do opcjonalnej tacy wewnętrznej 2 (taca 1-półkowa). Kiedy papier zostanie usunięty z tacy wewnętrznej 2 wskaźnik zgaśnie.

Taca wewnętrzna

Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

Pokrywa przednia

Otwórz, aby mieć dostęp do wnętrza urządzenia.

Kaseta papieru 1

Tutaj ładuje się papier. Patrz, podręcznik Rozwiązywanie problemów.

Kaseta papieru 2

Można z niej korzystać przy kopiowaniu lub drukowaniu na foliach OHP, etykietach papierowych (etykietach samoprzylepnych), papierze półprzezroczystym, kopertach i papierze o wymiarach niestandardowych. Patrz, Rozwiązywanie problemów.

Zespół kasety papieru (opcja)

Tutaj ładuje się papier. Patrz, Rozwiązywanie problemów.

Przełącznik głównego zasilania

Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź, czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go.

Patrz "Włączanie/Wyłączanie zasilania"

Otwory wentylacyjne

Zapobieganie przegrzaniu.

Prowadnica

Jeśli któraś ze stron kartki zwinie sie lub w trakcie kopiowania lub drukowania na cienkim papierze, można unieść lewą stronę prowadnicy do momentu zatrzaśnięcia. Prowadnica zapobiega zwijaniu się wychodzącego papieru.

Zespół dupleksu (Zespół dwustronnego kopiowania/drukowania (opcja)

Wykonuje obustronne kopie/wydruki. Patrz "Opcje".

Taca ręczna (opcjonalna)

Można jej używać to kopiowania lub drukowania folii OHP, etykiet samoprzylepnych, papieru półprzezroczystego, kopert i papieru o wymiarach niestandardowych. Patrz "Opcje".

Prawa dolna pokrywa (opcjonalna)

Otwórz tą pokrywę, aby usunąć zablokowany papier z opcjonalnego zespołu kasety na papier. Patrz "Opcje".
