A papíradagoló egység csatlakoztatása
Jelen rész ismerteti, hogyan csatlakoztathatja az 1000 lapos papíradagoló egységet vagy a 2000-lapos papíradagoló egységet. Az eljárás mindkét egység esetében azonos. Példánkban az 1000 lapos papíradagoló egység szerepel.
A nyomtató tömege megközelítőleg 73 kg (161 font).
A nyomtató mozgatásához négy vagy több személy szükséges. A két oldalon lévő fogantyúk segítségével lassan emeljék fel a nyomtatót. A nem megfelelő körültekintéssel végzett emelés, esetleg leejtés személyi sérülést okozhat.
Veszélyes nedves kézzel hozzáérni a villásdugóhoz. Ha ezt teszi, az áramütést okozhat.
A készülék mozgatása előtt húzza ki a hálózati kábelt a fali csatlakozóból. Ha a kábelt hirtelen mozdulattal húzza ki, az megsérülhet. A sérült csatlakozók vagy kábelek áramütést vagy tüzet okozhatnak.
Ha több kiegészítőt is telepít, a papíradagoló egységet szerelje fel elsőként.
Vagy az 1000-lapos papíradagoló egységet, vagy a 2000-lapos papíradagoló egységet csatlakoztathatja, de mindkettőt nem.
Amikor az 1000 lapos papíradagoló egység vagy a 2000 lapos papíradagoló egység csatlakoztatva van, csatlakoztathatja még az 1200 lapos papíradagoló egységet is. Az 1200 lapos papíradagoló egység csatlakoztatása érdekében vegye fel a kapcsolatot az értékesítési vagy szervizképviselővel.
Az új papíradagoló egység használata előtt a nyomtatómeghajtóban konfigurálnia kell a beállításokat.
Ellenőrizze a csomag tartalmát.

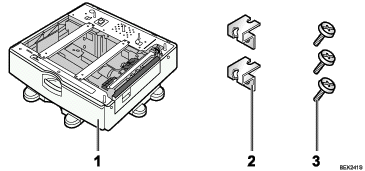

Az 1000 lapos papíradagoló egység esetén:
1000-lapos papíradagoló egység
Két konzol
Három darab csavar

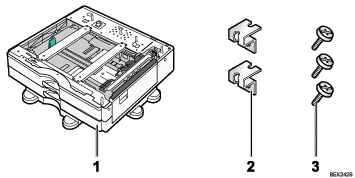

A 2000 lapos papíradagoló egység esetén:
2000-lapos papíradagoló egység
Két konzol
Három darab csavar
Kapcsolja ki a nyomtatót, és válassza le a hálózati tápkábelt.
Távolítsa el a csomagolást a papíradagoló egységről.
Húzza ki a fogantyút a nyomtató jobb oldalán.
Emelje fel a nyomtatót a két oldalán lévő fogantyúk segítségével.
A nyomtatót mindig legalább négy személy emelje fel.
Igazítsa a nyomtató elülső oldalát a papíradagoló egység elülső oldalához, és engedje azt le lassan a helyére.
Úgy helyezze rá, hogy azt a függőleges csatlakozószegek stabilan rögzítsék.
A nyomtatóból kihúzott fogantyút tolja vissza eredeti helyzetébe.
Lassan, ütközésig húzza ki a nyomtató 2. adagolóját, majd enyhén emelje meg a tálca elülső részét, és azután teljesen húzza ki az adagolót.
Helyezze a tálcát sima felületre.
A tálca nyílásának bal oldalán lévő lyukba helyezze be a csavart a tálcának a papíradagoló egységhez való rögzítéséhez.
Egy pénzérme segítségével szorosan húzza meg a csavart.
Óvatosan emelje meg a tálca elülső részét, majd ütközésig csúsztassa azt vissza a nyomtatóba.
Az egység hátsó oldalán a megmaradt csavarokkal csatlakoztassa a két konzolt.
Egy pénzérme segítségével húzza meg szorosan a csavarokat.
Csatlakoztassa a tápkábelt, majd kapcsolja be a nyomtatót.
Nyomtassa ki a konfigurációs oldalt, és ellenőrizze, hogy az egységet helyesen csatlakoztatta-e.
A kiegészítő papíradagoló egység helyes csatlakoztatásának ellenőrzéséhez nyomtassa ki a konfigurációs oldalt, és tekintse meg a "Csatlakoztatott berendezés" részt a konfigurációs oldalon. Ha az egységet helyesen csatlakoztatta, az alábbi felirat jelenik meg:
1000 lapos papíradagoló egység: alsó papíradagolók
2000 lapos papíradagoló egység: 3. adagoló
Ha a kiegészítő papíradagoló egység telepítése nem megfelelő, ismételje meg a műveletet a 2. lépéstől. Ha a telepítés az ismételt próbálkozás után sem helyes, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel.
Ha a nyomtatási terület középre állítása nem helyes, lásd "A nyomtatási pozíció beállítása" címszót.
A konfigurációs oldal nyomtatásáról további tudnivalókat lásd Gyors telepítési útmutató.
