Készülék külseje: hátulnézet

Jelen rész bemutatja a nyomtató hátsó oldalán lévő elemek nevét és azok funkcióját.

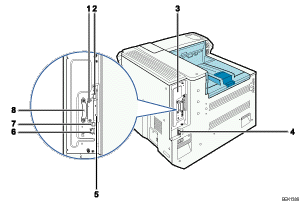

A készülék külsejének hátulnézete, számozott feliratos ábra

  1. Kiegészítő interfészkártya foglalata

    Telepítsen kiegészítő interfészkártyát. Gigabit Ethernet kártya, vezeték nélküli LAN kártya vagy IEEE1284 interfészkártya telepíthető.

  2. USB port, A

    Ez a port rendszerint nincs használatban.

  3. Vezérlőkártya

    Csúsztassa ezt ki merevlemez vagy SDRAM modul telepítésekor.

  4. Hálózati csatlakozó

    Csatlakoztassa a hálózati kábelt a nyomtatóhoz. A kábel másik végét egy hálózati aljzatba dugja.

  5. SD kártya foglalatai

    Távolítsa el a fedelet, és telepítse az SD kártyákat. Telepítse az adatfelülírási biztonsági egységet, az adattároló kártyát vagy az IPDS egységet a felső foglalatba. Telepítse a HDD titkosítási egységet vagy a VM kártyát az alsó foglalatba.

  6. Ethernet port

    A készülék hálózathoz történő csatlakoztatásához használjon hálózati kábelt.

  7. USB Port, B

    A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt.

  8. Fogantyú

    Fogja ezt a fogantyút, amikor kihúzza a vezérlőkártyát.
