Instalar a Placa de interface LAN sem fios
Antes de começar o trabalho, toque em algo metálico para descarregar qualquer electricidade estática. A electricidade estática pode danificar a placa.
Não sujeite a placa a choques físicos.
Quando instalar o módulo SDRAM, o disco rígido e a placa de interface LAN sem fios em conjunto, instale-os pela seguinte ordem: módulo SDRAM, disco rígido, placa de interface LAN sem fios. Se já estiver instalada a placa de interface LAN sem fios, retire-a antes de instalar o disco rígido.

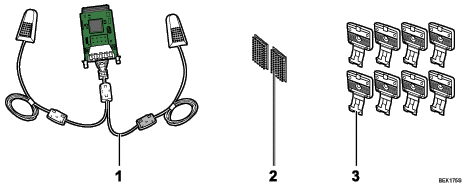

Verifique o conteúdo da embalagem.
Placa de interface LAN sem fios
Dois fixadores adesivos
Oito ganchos
Desligue a impressora e retire o cabo de alimentação.
Desaperte os dois parafusos e retire a tampa da slot.
A tampa removida não será reutilizada.
Insira a placa de interface completamente.
Verifique se a placa de interface está ligada correctamente à placa controladora.
Aperte os dois parafusos para fixar a placa de interface.
Retire o papel de protecção dos fixadores adesivos e, em seguida, coloque-os o mais afastados possível no lado superior da parte traseira da impressora.
Certifique-se de que os fixadores adesivos não são colocados por cima de quaisquer orifícios de parafusos ou juntas na estrutura da impressora.
Retire o papel de protecção das antenas e, em seguida, coloque-as viradas para cima nos fixadores adesivos. Instale a antena proveniente de um núcleo de ferrite preto no lado direito da parte traseira da impressora.
: As extremidades da antena deverão elevar-se, no mínimo, 4 cm (1,6 polegadas) acima da estrutura da impressora.
Retire o papel de protecção dos quatro ganchos e, em seguida, instale-os de forma uniforme sobre a área côncava na parte traseira da impressora.
Os ganchos extra são acessórios sobresselentes.
Fixe os cabos com os quatro ganchos. Enrole o cabo da antena à direita, como apresentado.
: A volta deverá ter um diâmetro mínimo de 1 cm (0,4 polegadas).
Ligue o cabo de alimentação à tomada eléctrica e, em seguida, ligue a impressora.
Imprima a página de configuração para confirmar se a placa foi instalada correctamente.
Confirme se a placa foi correctamente instalada através da impressão da página de configuração. Se estiver correctamente instalada, irá aparecer "Rede local sem fios" em "Ligação do dispositivo" na página de configuração.
Se a placa não estiver instalada correctamente, repita o procedimento a partir do passo 2. Se não ficar instalada correctamente após a nova tentativa de instalação, contacte o seu revendedor ou a assistência técnica.
Para mais informações sobre a impressão da página de configuração, consulte o Guia de Instalação Rápida.
Se for necessário abrir o gancho, segure na ponta do gancho, levante-o ligeiramente e abra o mesmo.
Antes de utilizar a placa, tem de configurar as definições no painel de controlo da impressora. Para mais informações, consulte "Configuração da rede local sem fios".
