Langattoman LAN-liitäntäkortin asentaminen
Maadoita itsesi ennen asennuksen aloittamista koskettamalla jotakin metalliesinettä staattisen sähkövarauksen purkamiseksi. Staattinen sähkö voi vahingoittaa liitäntäkorttia.
Älä altista korttia kolhuille.
Jos asennat samalla kertaa SDRAM-moduulin, kiintolevyn ja langattoman LAN-liitäntäkortin, tee asennus seuraavassa järjestyksessä: SDRAM-moduuli, kiintolevy, langaton LAN-liitäntäkortti. Jos langaton LAN-liitäntäkortti on jo asennettu, poista se ennen kiintolevyn asentamista.

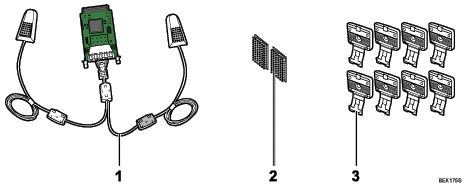

Tarkista pakkauslaatikon sisältö.
Langaton LAN-liitäntäkortti
Kaksi tarrakiinnitintä
Kahdeksan kiinnityskoukkua
Kytke tulostimesta virta pois ja irrota virtajohto.
Irrota kaksi ruuvia ja poista suojus.
Poistettua suojusta ei käytetä uudelleen.
Työnnä liitäntäkortti täysin paikalleen.
Tarkista, että liitäntäkortti on kiinnitetty kunnolla ohjainkorttiin.
Kiinnitä liitäntäkortti kiristämällä kaksi ruuvia.
Poista tarrakiinnittimistä suojapaperi ja kiinnitä ne mahdollisimman kauas toisistaan tulostimen takaseinän yläreunaan.
Tarkista, että tarrakiinnittimet eivät ole ruuvireikien tai tulostimen saumakohtien päällä.
Poista antenneista suojapaperi ja kiinnitä ne pystyasennossa tarroihin. Kiinnitä mustasta ferriittisydämestä tuleva antenni tulostimen takaseinän oikeaan laitaan.
: Antennien yläpään tulee olla ainakin 4 cm tulostimen reunan yläpuolella.
Poista suojapaperi neljästä koukusta ja kiinnitä koukut tasaisin välein tulostimen takaseinän koveralle alueelle.
Lisäkoukkuja voi hankkia varaosina.
Kiinnitä kaapelit neljän koukun avulla.Käännä kaapeli lenkiksi antennia varten kuvan mukaisesti.
: Lenkin halkaisijan tulee olla vähintään 1 cm.
Työnnä tulostimen virtajohto takaisin seinäpistorasiaan ja kytke tulostimeen virta.
Tarkista kortin kiinnityksen onnistuminen tulostamalla konfigurointisivu.
Varmista kortin asennuksen onnistuminen tulostamalla konfigurointisivu. Jos langaton LAN on oikein asennettu, se näkyy konfiguraatiosivun kohdassa "Laiteliitännät".
Mikäli kortti ei ole oikein asennettu, toista kohta 2 ja asenna se uudelleen. Jos asennus ei vieläkään onnistu, ota yhteys myynti- tai huoltoedustajaan.
Saat lisätietoja konfigurointisivun tulostamisesta Pika-asennusoppaasta.
Jos joudut avaamaan koukun, tartu koukun läppään, nosta sitä hiukan ylöspäin ja vedä sitten auki.
Ennen kortin käyttöä sen asetukset on määriteltävä tulostimen ohjauspaneelissa. Lisätietoja, katso "Langattoman LAN-kortin asetukset".
