Kiintolevyn asentaminen
Älä koske ohjainkorttiosaston sisäpuoleen. Se voi aiheuttaa laitehäiriön tai palovamman.
Maadoita itsesi koskettamalla jotakin metalliosaa staattisen sähkövarauksen purkamiseksi ennen asennusta. Staattinen sähkö voi vahingoittaa kiintolevyä.
Tulostimen kiintolevy ei kestä kolhuja.
Jos asennat samalla kertaa SDRAM-moduulin, kiintolevyn ja langattoman LAN -liitäntäkortin, tee asennus seuraavassa järjestyksessä: SDRAM-moduuli, kiintolevy, langaton LAN -liitäntäkortti. Jos langaton LAN -liitäntäkortti on jo asennettuna, poista se ennen kiintolevyn asentamista.
Asenna kiintolevy varovasti, jos SDRAM-moduuli on jo asennettu. Jos kiintolevy joutuu kosketuksiin SDRAM-moduulin kanssa, SDRAM-moduuli voi vahingoittua.
Ennen uuden kiintolevyn käyttöä on sinun määritettävä tulostinohjaimen asetukset.

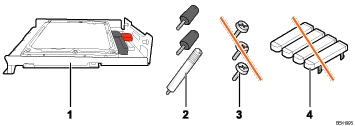

Tarkista pakkauslaatikon sisältö.
Kiintolevy
Kolme ruuvia
Muiden mallien ruuvit
Näppäimet
Kytke tulostimesta virta pois ja irrota virtajohto.
Irrota ohjainkortin kaksi kiinnitysruuvia.
Irrotettuja ruuveja käytetään myöhemmin taas ohjainkortin kiinnittämiseen.
Vedä ohjainkortti varovasti ulos kahvasta kiinni pitäen.
Vedä ohjainkortti molemmin käsin kokonaan ulos ja laita se tasaiselle pinnalle, vaikkapa pöydälle.
Asenna kiintolevy kuvattuun asentoon.
Asenna kiintolevy varovasti, jos SDRAM-moduuli on jo asennettu. Jos kiintolevy joutuu kosketuksiin SDRAM-moduulin kanssa, SDRAM-moduuli voi vahingoittua.
Sovita kiintolevy ohjainkortin yhdistimeen ja paina sitä varovasti, kunnes sen liike pysähtyy.
Kiinnitä kiintolevy kääntämällä kolikolla kahta ruuvia myötäpäivään kuvan mukaisesti.
Kiinnitä kiintolevy kääntämällä kolikolla kahta ruuvia myötäpäivään kuvan mukaisesti.
Sovita ohjainkortti tulostimeen ja paina sitä varovasti, kunnes sen liike pysähtyy.
Paina se tukevasti tulostimeen kahvaa käyttäen. Tulostin ei ehkä toimi oikein,jos ohjainkortti on väärin asennettu.
Kiinnitä ohjainkortti tulostimeen kahdella ruuvilla.
Työnnä tulostimen virtajohto takaisin seinäpistorasiaan ja kytke tulostimeen virta.
Kun virta kytketään päälle, kiintolevy alustetaan automaattisesti.
Tarkista kiintolevyn asennuksen onnistuminen tulostamalla konfigurointisivu.
Varmista kiintolevyn asennuksen onnistuminen tulostamalla konfigurointisivu. Jos asennus on onnistunut, "Kiintolevy" näkyy konfigurointisivun kohdassa "Laiteliitännät".
Mikäli kiintolevy ei ole oikein asennettu, toista asennus alkaen kohdasta 2. Jos asennus ei vieläkään onnistu, ota yhteys myynti- tai huoltoedustajaan.
Saat lisätietoja konfigurointisivun tulostamisesta Pika-asennusoppaasta.
Asenna ohjainkortti varovasti. Katso yksityiskohdat kohdasta "Tärkeää ohjainkortin uudelleen asentamisessa"
