Lisäpaperiyksikön asentaminen
Tässä osassa kuvataan, miten 1000 arkin tai 2000 arkin lisäpaperiyksikkö asennetaan tulostimeen. Molemmat yksiköt asennetaan samalla tavalla. Esimerkkinä on 1000 arkin lisäpaperiyksikkö.
Tulostin painaa noin 73 kg.
Tulostimen siirtoon tarvitaan vähintään neljä henkilöä. Laitetta tulee nostaa hitaasti sen molemmilla puolilla sijaitsevista kahvoista, jotta laite ei putoaisi ja aiheuttaisi tapaturmaa.
Älä käsittele pistotulppaa märin käsin. Se saattaa aiheuttaa sähköiskuvaaran.
Irrota virtajohto pistorasiasta ennen laitteen siirtämistä. Jos johto irrotetaan yhtäkkisesti, se saattaa vaurioitua. Vaurioituneet johdot ja pistokkeet voivat aiheuttaa sähkövahinko- tai tulipalovaaran.
Kun asennat useita lisävarusteita, asenna lisäpaperikasetti ensimmäisenä.
Laitteeseen voidaan asentaa vain joko 1000 tai 2000 arkin lisäpaperiyksikkö.
Kun 1000 tai 2000 arkin lisäpaperiyksikkö on asennettu, voit asentaa myös 1200 arkin lisäpaperiyksikön. Ota siinä tapauksessa yhteys myynti- tai huoltoedustajaan.
Ennen uuden lisäpaperiyksikön käyttöä on määritettävä tulostinohjaimen asetukset.
Tarkista pakkauslaatikon sisältö.

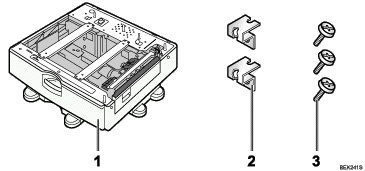

1000 arkin lisäpaperiyksikkö:
1000 arkin lisäpaperiyksikkö
Kaksi kannatintukea
Kolme ruuvia

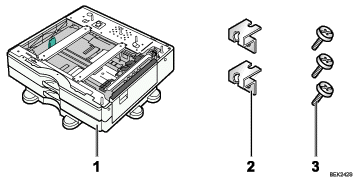

2000 arkin lisäpaperiyksikkö:
2000 arkin lisäpaperiyksikkö
Kaksi kannatintukea
Kolme ruuvia
Kytke tulostimesta virta pois ja irrota virtajohto.
Poista pakkaus.
Vedä esiin tulostimen oikealla puolella sijaitseva nostokahva.
Nosta tulostinta sen sivuilla olevista kahvoista.
Tulostimen nostamiseen vaaditaan vähintään neljä henkilöä.
Nosta tulostin lisäpaperiyksikön yläpuolelle niin, että laitteen etureuna on suoraan lisäpaperiyksikön etureunan yläpuolella ja laske se varovasti alas.
Aseta se niin, että se on vakaasti paikallaan pystytappien päällä.
Palauta tulostimesta ulos vetämäsi kahva sen alkuperäiseen asentoon.
Vedä tulostimen kasettia 2 ulospäin, kunnes se pysähtyy, nosta sen etuosaa hiukan ja vedä kasetti kokonaan ulos.
Aseta se tasaiselle alustalle.
Kiinnitä ruuvi kuvassa näkyvään kohtaan lisäpaperiyksikön vasemmalle puolelle.
Kiristä ruuvi tiukasti kolikolla.
Nosta kasetin etuosaa ja liu'uta se varovasti tulostimeen kunnes se pysähtyy.
Kiinnitä lisäpaperiyksikön takana olevat kaksi kiinnikettä jäljellä olevilla ruuveilla.
Kiristä ruuvit tiukasti kolikolla.
Työnnä tulostimen virtajohto takaisin seinäpistorasiaan ja kytke tulostimeen virta.
Tulosta konfigurointisivu tarkistaaksesi, että lisävaruste on asennettu oikein.
Tarkista lisäpaperiyksikön asennuksen onnistuminen tulostamalla konfigurointisivu. Jos se on onnistunut, kohdassa "Liitetyt varusteet" näkyy:
1000 arkin lisäpaperiyksikkö: alemmat paperikasetit
2000 arkin lisäpaperikasetti: kasetti 3
Jos lisäpaperiyksikön asennus ei onnistunut, toista toimenpiteet alkaen vaiheesta 2. Jos asennus epäonnistuu jälleen, ota yhteys myynti- tai huoltoedustajaasi.
Jos tulostusalue ei ole oikein keskitetty, katso "Tulostusalueen säätäminen".
Lisätietoja konfigurointisivun tulostamisesta, katso Pika-asennusopas.
