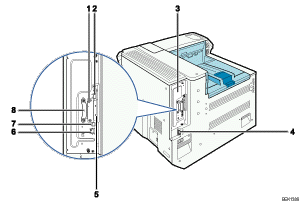

Ulkopuoli: takaosa
Tässä osassa esitellään tulostimen takana sijaitsevien osien nimet ja toiminta.
Lisäliitännän korttipaikka
Asenna lisäliintäntäkortti. Voit asentaa Gigabit Ethernet -kortin, langattoman LAN -kortin tai IEEE1284-liitäntäkortin.
USB-portti A
Tätä porttia ei tavallisesti käytetä.
Ohjainkortti
Vedä tämä esiin, kun asennat kiintolevyn tai SDRAM-moduulin.
Virtaliitin
Yhdistä virtajohto tulostimeen. Kytke virtajohton toinen pää seinäpistorasiaan.
SD-korttipaikat
Poista kansi ja asenna SD-kortit. Asenna päällekirjoitusyksikkö, tallennuskortti tai IPDS-yksikkö ylempään paikkaan. Asenna HDD-salausyksikkö tai VM-kortti alempaan paikkaan.
Ethernet-portti
Kytke tulostin verkkoon verkkokaapelilla.
USB-portti B
Kytke tulostin tietokoneeseen USB-kaapelilla.
Kahva
Vedä ohjauskortti ulos pitämällä tästä kahvasta.
