Installation af det trådløse LAN-interfacekort
Før arbejdet påbegyndes, skal du aflade dig selv for statisk elektricitet ved at røre ved noget metal. Statisk elektricitet kan beskadige kortet.
Udsæt ikke kortet for stød.
Når SDRAM-modul, harddisk og det trådløse LAN-interfacekort installeres samtidigt, skal de installeres i denne rækkefølge: SDRAM-modul, harddisk, trådløst LAN-interfacekort. Hvis det trådløse LAN-interfacekort allerede er installeret, skal det fjernes, inden harddisken installeres.

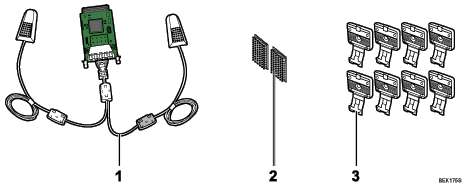

Kontrollér indholdet af emballagen.
Trådløst LAN-interfacekort
To burrelukker
Otte kroge
Sluk for strømmen til printeren, og tag stikket ud af stikkontakten.
Løsn de to skruer, og fjern lågen til kortpladsen.
Den fjernede låge skal ikke bruges igen.
Sæt interfacekortet helt ind.
Kontrollér, at interfacekortet sidder godt fast på controller-kortet.
Spænd de to skruer for at fastgøre interfacekortet.
Fjern det beskyttende papir fra burrelukkerne, og anbring dem så langt væk fra hinanden som muligt på den øverste del af printerens bagside.
Sørg for, at burrelukkerne ikke anbringes oven over skruehuller eller sammenføjninger på selve printeren.
Fjern det beskyttende papir fra antennerne, og montér dem lodret, til de når burrelukkerne. Montér den antenne, der kommer fra en sort ferritkerne, på printerens højre bagside.
: Antennens top skal være mindst 4 cm oven over selve printeren.
Fjern det beskyttende papir fra de fire kroge, og montér krogene jævnt oven over det hule område på printerens bagside.
Der følger ekstra kroge med som reservedele.
Montér kablerne ved hjælp af de fire kroge. Fastgør antennekablet til højre ved at lave en løkke, som vist på illustrationen.
: Løkken skal have et diameter på mindst 1 cm.
Sæt printerens strømledning i stikkontakten igen, og tænd for strømmen.
Udskriv konfigurationssiden for at kontrollere, at enheden er monteret korrekt.
Kontrollér, at kortet blev installeret korrekt ved at udskrive konfigurationssiden. Hvis det er installeret korrekt, vises "Trådløst LAN" for "Enhedstilslutning" på konfigurationssiden.
Hvis kortet ikke er installeret korrekt, skal proceduren gentages fra trin 2. Hvis det ikke kan installeres korrekt efter gentagne forsøg, skal du kontakte din salgs- eller servicerepræsentant.
Yderligere oplysninger om udskrivning af konfigurationssiden findes i Lyninstallationsvejledning.
Hvis du skal åbne krogen, skal du holde på tappen på krogen, løfte den lidt op, og derefter åbne den.
Før kortet anvende, skal indstillingerne konfigureres fra printerens betjeningspanel. Se "Trådløs LAN-konfiguration" for yderligere oplysninger.
