Montering af kassettemoduler
Dette afsnit beskriver, hvordan kassettemodulerne til 1000 ark eller monteres på printeren. Proceduren er den samme for begge enheder. Kassettemodulet til 1000 ark bruges som eksempel.
Printeren vejer ca. 73 kg (161 lb.).
Det kræver fire eller flere personer at flytte printeren. Hold i håndtagene på begge sider, og løft den derefter langsomt. Hvis den løftes skødesløst eller tabes, kan det resultere i skader.
Tag ikke fat i stikket med våde hænder. Det kan give elektriske stød.
Før maskinen flyttes, skal du tage ledningen ud af stikkontakten. Hvis stikket rykkes voldsomt ud, kan det blive beskadiget. Beskadigede stik eller ledninger udgør en fare for elektriske stød eller brand.
Når du monterer flere typer ekstraudstyr, skal kassettemodulet monteres først.
Du skal enten montere kassettemodulet til 1000 ark eller kassettemodulet til 2000 ark. De kan ikke monteres samtidig.
Når kassettemodulet til 1000 ark eller modulet til 2000 ark er monteret, kan du også montere kassettemodulet til 1200 ark. Kontakt din salgs- eller servicerepræsentant for yderligere oplysninger om dette.
Før det nye kassettemodul anvendes, skal indstillingerne konfigureres i printerdriveren.
Kontrollér indholdet af emballagen.

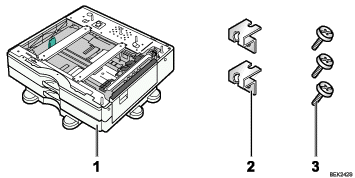

For kassettemodul til 1000 ark:
Kassettemodul til 1000 ark
To beslag
Tre skruer
For kassettemodul til 2000 ark:
Kassettemodul til 2000 ark
To beslag
Tre skruer
Sluk for strømmen til printeren, og tag stikket ud af stikkontakten.
Fjern emballagen fra kassettemodulet.
Træk håndtaget ud fra printerens højre side.
Løft printeren ved hjælp af håndtagene i begge sider.
Printeren skal altid løftes af mindst fire personer.
Justér printerens forside med forsiden af kassettemodulet, og sænk den langsomt.
Placér den, så den holdes på plads af de lodrette tapper.
Sæt det udtrukne håndtag tilbage på dets oprindelige placering.
Træk kassette 2 langsomt ud, indtil den stopper. Løft en anelse op i kassettens forende, og træk den helt ud.
Placér kassetten på en plan overflade.
Indsæt en skrue i hullet i venstre side af kassetteåbningen for at fastgøre printeren til kassettemodulet.
Spænd skruen godt med en mønt.
Løft kassettens forende, og lad den forsigtigt glide ind i printeren, indtil den stopper.
På bagsiden af enheden skal du fastgøre de to beslag med de resterende skruer.
Spænd skruerne godt med en mønt.
Sæt printerens strømledning i stikkontakten igen, og tænd for strømmen.
Udskriv konfigurationssiden for at kontrollere, at enheden er monteret korrekt.
Hvis du vil kontrollere, at kassettemodulet (ekstraudstyr) er monteret korrekt, skal du udskrive konfigurationssiden og kontrollere "Tilslutning af udstyr" på konfigurationssiden. Hvis enheden er monteret korrekt, vises følgende:
Kassettemodul til 1000 ark: Nedre papirkassetter
Kassettemodul til 2000 ark: Kassette 3
Hvis det valgfri kassettemodul ikker er installeret korrekt, skal du gentage proceduren fra trin 2. Hvis det ikke kan monteres korrekt efter gentagne forsøg, skal du kontakte din salgs- eller servicerepræsentant.
Hvis udskriftsområdet ikke er centreret korrekt, henvises der til "Justering af udskrivningsposition".
Yderligere oplysninger om udskrivning af konfigurationssiden findes i Lyninstallationsvejledning.
