Printerens bagside

Dette afsnit forklarer navne og funktioner på delene på printerens bagside.

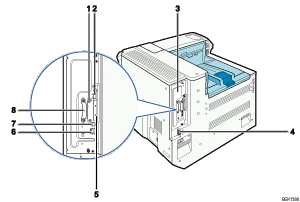

Illustration af printerens udvendige bagside med talhenvisninger

  1. Holder til valgfrit interfacekort

    Installér et valgfrit interfacekort. Gigabit Ethernet-kortet, det trådløse LAN-kort eller IEEE1284-interfacekortet kan installeres.

  2. USB-port A

    Denne port bliver som regel ikke anvendt.

  3. Controller-kort

    Træk dette ud for at installere harddisken eller SDRAM-modulet.

  4. Strømstik

    Forbind strømledningen med printeren. Sæt den anden ende i en stikkontakt.

  5. SD-kortholdere

    Fjern dækslet, og installer SD-kortene. Installér Data Overwrite Security Unit, datalagringskortet eller IPDS-enheden i den øverste kortholder. Installér harddisk-kryteringsenheden eller VM-kortet i den nederste kortholder.

  6. Ethernet-port

    Brug et netværksinterfacekabel til at forbinde printeren med netværket.

  7. USB-port B

    Brug et USB-kabel til at forbinde printeren med en computer.

  8. Håndtag

    Hold i dette håndtag, når du trækker controller-kortet ud.
