Installere harddisken

Du må ikke berøre komponentene på innsiden av rommet hvor kontrollerkortet er installert. Det kan føre til feil på maskinen, eller du kan brenne deg.

Før du starter, må du jorde deg selv ved å berøre noe av metall slik at du får ladet ut eventuell statisk elektrisitet. Statisk elektrisitet skade harddisken.
Harddisken må ikke utsettes for slag eller støt.
Når du skal installere en SDRAM-modul, en harddisk og et trådløst nettverkskort, må du montere disse i følgende rekkefølge: SDRAM-modul, harddisk, trådløst nettverkskort. Hvis det allerede er montert et trådløst nettverkskort, må du ta ut dette før du monterer harddisken.
Installer harddisken forsiktig hvis SDRAM-modulen allerede er installert. Hvis harddisken kommer i kontakt med SDRAM-modulen, kan SDRAM-modulen bli skadet.
Før du kan ta den nye harddisken i bruk, må du konfigurere innstillingene i driveren.

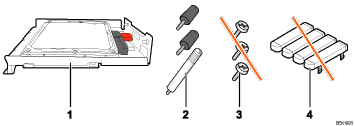

Kontroller innholdet i esken.
1. Harddisk
2. Tre skruer
3. Skruer for andre modeller
4. Tastedeksler
Slå av skriveren og trekk ut strømledningen.
Ta ut de to skruene som holder kontrollerkortet på plass.
Skruene du tar ut vil du benytte til å feste kontrollerkortet igjen senere.
Hold i håndtaket og trekk kontrollerkortet forsiktig ut.
Trekk kontrollerkortet helt ut, og legg det på en flat overflate, som f.eks. et bord.
Monter harddisken i angitt posisjon.
Installer harddisken forsiktig hvis SDRAM-modulen allerede er installert. Hvis harddisken kommer i kontakt med SDRAM-modulen, kan SDRAM-modulen bli skadet.
Sett koblingen fra harddisken inn i kontakten på kontrollerkortet, slik at den sitter godt.
Fest skruene med klokken som vist med en mynt (se illustrasjon) for å feste harddisken.
Fest skruen med klokken som vist med en mynt (se illustrasjon) for å feste harddisken.
Sett kortet inn i skriveren, og dytt det forsiktig inn til det stopper.
Dytt det godt inn i skriveren ved hjelp av håndtaket. Skriveren kan feile hvis kontrollerkortet ikke er korrekt installert.
Fest kontrollerkortet til skriveren med de to skruene.
Koble til strømkabelen og slå på strømbryteren.
Når strømmen slås på, formateres harddisken automatisk.
Skriv ut konfigurasjonssiden for å bekrefte at harddisken ble korrekt satt inn.

Kontroller at harddisken ble korrekt installert ved å skrive ut konfigurasjonssiden. Hvis den er installert korrekt, vil Harddisk vises som Enhetstilkobling på konfigureringssiden.
Hvis harddisken ikke ble installert på korrekt måte, må du gjenta monteringen fra trinn 2. Hvis du ikke får installert den riktig selv etter at du har prøvd på nytt, må du ta kontakt med salgs- eller servicerepresentanten din.
Se Hurtigveiledning for installasjon hvis du vil ha mer informasjon om hvordan du skriver ut konfigurasjonssiden.
Sett kontrollerkortet forsiktig inn. Se Forsiktighetsregler ved installasjon av kontrollerkortet hvis du vil ha detaljer.
