Montere papirmateenheten

Denne delen forklarer hvordan du monterer papirmateenheten med 1000-ark eller 2000-ark på skriveren. Prosedyren er den samme for begge enhetene. Papirmateenheten for 1000-ark benyttes som et eksempel.

Skriveren veier ca. 73 kg.
For å flytte skriveren bør fire eller flere personer være tilstede. Ta tak i håndtakene på begge sider, og løft deretter sakte. Hvis dere løfter uforsiktig, eller mister skriveren, kan dere skade dere.
Det er farlig å håndtere pluggen med våte hender. Det kan gi elektrisk støt.
Før du flytter maskinen må du trekke ut strømledningen fra veggen. Hvis ledningen blir dratt hardt ut, kan den bli skadet. Skadede plugger eller ledninger kan føre til brann eller elektrisk støt.

Hvis du skal installere flere typer tilleggsutstyr, må du installere papirmateenheten først.
Du kan enten installere 1000-arks papirmateenhet, eller 2000-arks papirmateenhet, men ikke begge.
Når en papirmateenhet for 1000- eller 2000-ark er montert, kan du også montere papirmateenheten for 1200-ark.
Før du kan ta i bruk den nye papirmateenheten må du konfigurere innstillingene på skriverdriveren.

Kontroller innholdet i esken.

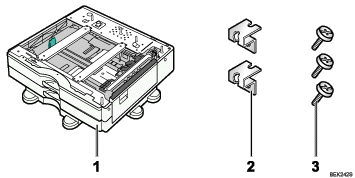

- Gjelder 1000-arks papirmateenhet:
  1. 1000-arks papirmateenhet
  2. To braketter
  3. Tre skruer

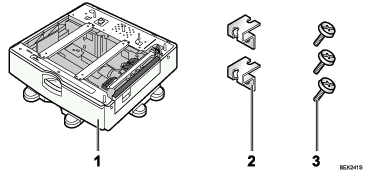

- Gjelder 2000-arks papirmateenhet:
  1. 2000-arks papirmateenhet
  2. To braketter
  3. Tre skruer
Slå av skriveren og trekk ut strømmen.
Fjern innpakningsemballasjen fra papirmateenheten.
Trekk ut håndtaket fra skriverens høyre side.
Løft skriveren ved hjelp av håndtakene på begge sider.
Skriveren må alltid løftes av minst fire personer.
Juster de fire hjørnene på skriveren med hjørnene på papirmateenheten og senk skriveren forsiktig ned og på plass.
Plasser den slik at den holdes godt på plass av de vertikale pinnene.
Sett tilbake håndtaket du trakk ut fra skriveren til opprinnelig plassering.
Trekk forsiktig ut magasin 2 til det stopper, løft fronten av magasinet litt, og trekk det deretter helt ut.
Plasser magasinet på et flatt underlag.
Sett inn en skrue i hullet på venstre side av magasinets åpning for å feste skriveren på papirmateenheten.
Stram skruen godt ved hjelp av en mynt.
Løft magasinets front, og dytt det forsiktig inn i skriveren, til det stopper.
På baksiden av enheten må du montere de to brakettene ved de gjenværende skruene.
Stram skruene godt med en mynt.
Koble til strømkabelen og slå på strømbryteren.
Skriv ut en konfigurasjonsside for å bekrefte at enheten er korrekt montert.

Skriv ut en konfigurasjonsside, og kontroller under Tilkoblet utstyr på denne for å se om den valgfrie papirmateenheten ble montert korrekt. Hvis enheten ble korrekt montert skal følgende vises:
- 1000-arks papirmatingsenhet: nedre papirmagasin
- 2000-arks papirmateenhet: magasin 3
Hvis den valgfrie papirmateenheten ikke ble installert på korrekt måte, må du gjenta monteringen fra trinn 2. Hvis du ikke får installert den riktig selv etter at du har prøvd på nytt, må du ta kontakt med salgs- eller servicerepresentanten din.
Hvis utskriftsområdet ikke er sentrert korret, må du se Justere utskriftsposisjon
For informasjon om utskrift av konfigurasjonssiden, må du se Hurtigveiledning for installasjon.
