Utvendig: Sett bakfra

Denne delen introduserer navnene og funksjonene til de viktigste delene på baksiden.

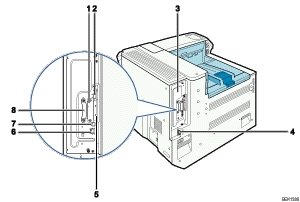

Utvendig visning av bakside med nummerering

  1. Spor for nettverkskort

    Sett inn et nettverkskort. Du kan sette inn Gigabit Ethernet-kort, trådløs nettverkskort eller et IEEE 1284-kort.

  2. USB-port A

    Denne porten brukes normalt ikke.

  3. Kontrollerkort

    Trekk denne ut slik at du kan installere harddisken eller en SDRAM-modulen.

  4. Strømkontakt

    Fest strømledning på skriveren. Sett den andre enden av strømledningen inn et strømuttak.

  5. Spor for SD-kort

    Fjern dekslet og sett inn SD-kortet. Monter sikkerhetsenheten for dataoverskrivning, datalagringskortet eller IPDS-enheten i det øverste sporet. Monter krypteringsenheten for harddisken eller VM-kortet i det nederste sporet.

  6. Ethernet-port

    Bruk en nettverkskabel til å koble skriveren til nettverket.

  7. USB-port B

    Bruk en USB-kabel til å koble skriveren til en datamaskin.

  8. Hendel

    Ta tak i dette håndtaket når du trekker ut kontrollerkortet. .
