Bevestiging van de papierinvoereenheid

Dit gedeelte beschrijft hoe u de papierinvoereenheden voor 1000 vellen of voor 2000 vellen moet bevestigen aan de printer. De procedure is dezelfde voor de beide eenheden. De papierinvoereenheid voor 1000 vellen wordt als voorbeeld gebruikt.

De printer weegt ongeveer 73 kg (161 lb.).
Er zijn vier of meer personen nodig om de printer te verplaatsen. Houd de handvatten aan weerszijden goed vast en til de printer dan op. Als u de printer onzorgvuldig optilt of laat vallen, kan dit letsel veroorzaken.
Het is gevaarlijk de stekker met natte handen aan te raken. Dit kan een elektrische schok veroorzaken.
Haal de stekker uit het stopcontact voordat u de printer verplaatst. Als het snoer plotseling wordt losgetrokken, kan het beschadigd raken. Beschadigde stekkers of snoeren kunnen elektrische schokken of brand veroorzaken.

Wanneer u meerdere opties bevestigd, moet u de papierinvoereenheid eerst bevestigen.
Ofwel de papierinvoereenheid voor 100 vel ofwel die voor 2000 vel kan worden aangesloten, maar niet allebei.
Als de papierinvoereenheid voor 1000 vellen of voor 2000 vellen is bevestigd, kunt u ook de papierinvoereenheid voor 1200 vellen bevestigen. Raadpleeg uw verkoops- of serviceagent voor de bevestiging van de papierinvoereenheid voor 1200 vellen.
U moet eerst de instellingen in het printerstuurprogramma configureren voordat u de nieuwe papierinvoereenheid kunt gebruiken.

Controleer de inhoud van het pakket.

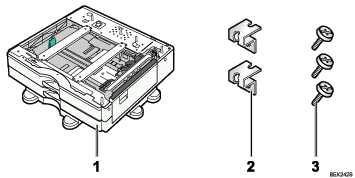

- Voor de papierinvoereenheid voor 1000 vellen:
  1. Papierinvoereenheid voor 1000 vel.
  2. Twee montagesteunen
  3. Drie schroeven

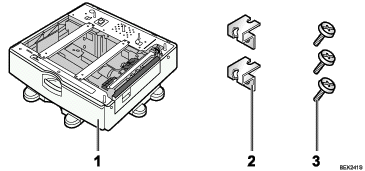

- Voor de papierinvoereenheid voor 2000 vellen:
  1. Papierinvoereenheid voor 500 of 1000 vel aan, of de bulklade voor 2000 vel.
  2. Twee montagesteunen
  3. Drie schroeven
Schakel de printer uit en trek het netsnoer uit het stopcontact.
Verwijder de verpakking van de papierinvoereenheid.
Trek het handvat aan de rechterzijde van de printer naar buiten.
Til de printer op, met behulp van de handvatten aan de beide zijden.
Ten minste vier personen moeten de printer optillen.
Breng de voorzijde van de printer in lijn met de voorzijde van de papierinvoereenheid en laat de printer langzaam zakken.
Plaats de eenheid zodanig dat zij goed op haar plaats wordt gehouden door de verticale pennen.
Duw het handvat dat u uit de printer heeft getrokken op zijn oorspronkelijke plaats terug.
Trek de lade 2 langzaam uit de printer, tot ze stopt. Til de voorzijde van de lade lichtjes op en trek de lade dan volledig uit het toestel.
Plaats de lade op een vlak oppervlak.
Steek een schroef in het gat aan de linkerzijde van de lade-opening om deze aan de papierinvoereenheid vast te maken.
Draai de schroef goed vast met behulp van een muntstuk.
Til de voorzijde van de papierlade omhoog en schuif deze langzaam naar binnen tot deze niet meer verder kan.
Bevestig twee beugels op de achterzijde van de eenheid met de twee overgebleven schroeven.
Draai de schroeven goed vast met behulp van een muntstuk.
Steek het netsnoer in het stopcontact en zet de printer aan.
Druk de configuratiepagina af om na te gaan of de eenheid op de juiste manier is bevestigd.

Druk de configuratiepagina af om na te gaan of de optionele papierinvoereenheid goed is bevestigd en controleer "Bevestigde apparatuur" op de configuratiepagina. Als de eenheid correct is bevestigd, wordt het volgende weergegeven:
- Papierinvoereenheid voor 1000 vellen: Onderste papierladen
- Papierinvoereenheid van 2000 vel: Lade 3
Als de optionele papierinvoereenheid niet correct is geïnstalleerd, herhaal dan de procedure vanaf stap 2. Als ze ook na de een herhaalde installatie niet correct kan worden geïnstalleerd, neem dan contact op met uw verkoops- of serviceagent.
Als het afdrukgebied niet goed is gecentreerd, raadpleeg dan "Instelling van de afdrukpositie".
Raadpleeg voor informatie over het afdrukken van de configuratiepagina de Verkorte Installatiehandleiding.
