Buitenzijde: Achteraanzicht

In dit gedeelte worden de namen en functies van de onderdelen aan de achterzijde van de printer besproken.

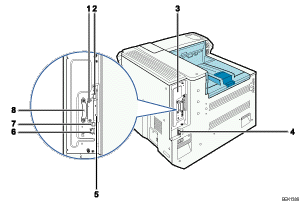

Achteraanzicht buitenzijde, afbeelding met referentiecijfers

Gleuf voor optionele interfacekaart
Plaats een optionele interfacekaart. De gigabit ethernetkaart, de draadloos LAN-kaart of de IEEE1284-kaart kunnen hier geplaatst worden.
USB-poort A
Deze poort wordt gewoonlijk niet gebruikt.
Besturingseenheid
Schuif deze uit om de harde schijf of de SDRAM-module te installeren.
Stroomaansluiting
Verbind het netsnoer met de printer. Steek het andere uiteinde van de kabel in het stopcontact.
SD-kaartgleuven
Verwijder het deksel en plaats de SD-kaarten. Installeer de data overwrite security unit, de gegevensopslagkaart of de IPDS-eenheid in de bovenste gleuf. Plaats de HDD-coderingseenheid of de VM-kaart in de onderste gleuf.
Ethernetpoort
Gebruik een netwerkinterfacekabel om de printer op het netwerk aan te sluiten.
USB-poort B
Verbind de printer, met behulp van een USB-kabel, met een computer.
Handvat
Houd dit handvat vast, terwijl u de besturingseenheid uittrekt.
