Installazione del disco fisso

Prima di maneggiare l'unità disco fisso, toccare un oggetto metallico per scaricare l'elettricità statica. L'elettricità statica può danneggiare l'unità disco fisso.
Non sottoporre l'unità disco fisso a violenti urti.
Installare il disco fisso con attenzione se il modulo SDRAM è già installato. Se il disco fisso viene a contatto con il modulo SDRAM, il modulo SDRAM potrebbe danneggiarsi.
Prima di utilizzare la nuova unità disco fisso, è necessario configurare le impostazioni del driver della stampante.

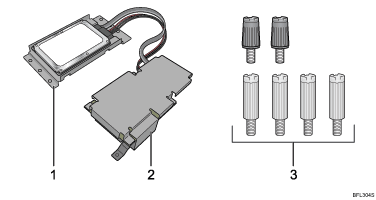

Controllare che la confezione contenga quanto segue:
1. Unità disco fisso
2. Unità scheda disco fisso
3. Sei viti
Spegnere l'interruttore di alimentazione e scollegare il cavo di alimentazione.
Allentare le tre viti che fissano la scheda controller.
Afferrare le maniglie ed estrarre con attenzione la scheda controller.
Utilizzando entrambe le mani, far scivolare fuori completamente la scheda controller.
Mettere la scheda controller su una superficie piana, quindi allentare le quattro viti per togliere il coperchio.
Accertarsi di installare l'unità disco fisso come mostrato.
Allineare l'unità disco fisso con la sporgenza sulla scheda controller, quindi posizionare lentamente l'unità disco fisso sulla scheda controller.
Agganciare il bordo dell'unità scheda disco fisso nella sporgenza sulla scheda controller, quindi premere sull'unità scheda disco fisso fino a quando il connettore è completamente coperto.
Accertarsi che l'unità scheda disco fisso sia inserita orizzontalmente contro la scheda controller.
Utilizzare le viti fornite con l'unità disco fisso per fissare le due unità sulla scheda controller.
Utilizzare le due viti più corte fissate al retro della scheda controller.
Inserire il cavo piatto e il cavo di alimentazione nella scanalatura sulla scheda controller.
Inserire il cavo piatto nella guida interna, quindi il cavo di alimentazione nella guida esterna.
Per installare altri opzionali sulla scheda controller, seguire le procedure di installazione appropriate, quindi avvitare il coperchio della scheda controller.
Fissare le quattro viti per bloccare il coperchio.
Allineare la scheda controller alle guide superiore e inferiore, quindi spingerla lentamente all'interno, finché non si ferma.
La stampante potrebbe funzionare male se la scheda controller non è installata correttamente.
Fissare la scheda controller alla stampante usando le tre viti.

Dopo aver terminato l'installazione, è possibile controllare se il disco fisso è installato correttamente: Stampare una pagina di configurazione dal menu [Stampa lista/prova].
Controllare che l'unità disco fisso sia installato correttamente stampando la pagina di configuraazione. Se è instlllato correttamente, apparirà "Unità disco fisso" per "Connessione dispositivo" sulla pagina di configurazione.
Se l'unità disco fisso non è installata correttamente, ripetere questa procedura. Se, anche dopo la reinstallazione, non è possibile installarla correttamente, contattare l'assistenza o l'agente di vendita.
Per i dettagli riguardanti la stampa della pagina di configurazione, vedere la Guida di Installazione rapida.
