Installation de la Carte Gigabit Ethernet

Ne touchez pas l'intérieur du compartiment de la carte contrôleur car cela pourrait provoquer des dysfonctionnements ou des brûlures.

Les ports Ethernet et USB de l'imprimante ne sont pas disponibles lorsque la carte Gigabit Ethernet est connectée à l'imprimante. Utilisez les ports Ethernet et USB de la carte Gigabit Ethernet.
Avant de commencer tout travail, touchez un objet métallique relié à la terre pour vous décharger de toute électricité statique. L'électricité statique peut endommager la carte Gigabit Ethernet.
Ne soumettez pas la carte Gigabit Ethernet à des chocs physiques.

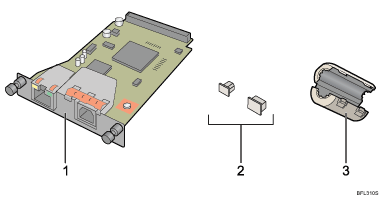

Vérifiez le contenu de l'emballage.
1. Carte Ethernet gigabit
2. Embouts de protection (un pour le port Ethernet et un pour le port USB)
3. Noyau de ferrite
  La conception du noyau de ferrite varie selon le modèle de l'imprimante.
Mettez l'imprimante hors tension et débranchez le cordon d'alimentation.
Débranchez les câbles du port Ethernet et du port USB de l'imprimante, puis installez les embouts de protection sur chaque port.
Desserrez les deux vis et retirez le capot du support de fixation de la carte Gigabit Ethernet.
Le capot retiré n'est pas utilisé lors de l'installation de l'unité d'interface.
Insérez à fond la carte Gigabit Ethernet.
Serrez les deux vis pour fixer la carte Ethernet gigabit.
Vérifiez si la carte Gigabit Ethernet est fermement connectée à la carte contrôleur.

Vérifiez si la carte Gigabit Ethernet a été correctement installée en imprimant la page de configuration. Si elle a été correctement installée, "Gigabit Ethernet & USB 2.0" s'affiche sous ""Connexion des périphériques" à la page de configuration.
Si la carte n'a pas été correctement installée, répétez la procédure à partir de l'étape 2. Si elle n'est toujours pas installée correctement après avoir réessayé l'installation, contactez votre revendeur ou le SAV.
Pour plus de détails sur l'impression de la page de configuration, reportez-vous à "Test d'impression" dans le guide d'installation rapide.
Avant d'utiliser la carte Gigabit Ethernet, vous devez configurer les paramètres dans le panneau de commande de l'imprimante. Reportez-vous à "Configuration Ethernet".
