Instalace Gigabitové karty Ethernet
Nedotýkejte se vnitřní části prostoru pro řídící kartu. Může tak dojít k nesprávné funkci nebo k popálení.
Porty tiskárny Ethernet a USB nejsou k dispozici, je-li k tiskárně připojena karta pro gigabitový Ethernet. Použijte místo nich porty Ethernet a USB na kartě pro gigabitový Ethernet.
Před zahájením práce se dotkněte něčeho kovového, čímž dojde k vybití statické elektřiny. Statická elektřina může gigabitovou kartu Ethernet poškodit.
Gigabitovou kartu Ethernet nevystavujte otřesům.

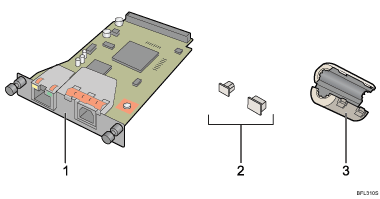

Zkontrolujte obsah balení.
Karta Gigabit Ethernet
Ochranné uzávěry (jeden pro port sítě Ethernet a jeden pro port USB)
Feritové jádro
Design feritového jádra se liší v závislosti na modelu tiskárny.
Vypněte hlavní vypínač a odpojte napájecí šňůru.
Odpojte kabely od portu sítě Ethernet a od portu USB tiskárny a na oba porty nasaďte ochranné uzávěry.
Uvolněte dva šrouby a odstraňte kryt instalační jednotky gigabitové ethernet desky.
Při instalaci jednotky rozhraní se odstraněný kryt nepoužívá.
Zasuňte kartu Gigabit Ethernet až na doraz.
Zajistěte kartu Gigabit ethernet utažením šroubu.
Zkontrolujte, zda je karta pro gigabitový Ethernet pevně připojena k řídicí desce.
Vytištěním konfigurační stránky ověřte, že gigabitová karta Ethernet je správně nainstalována. Je-li správně nainstalována, zobrazí se pod "Připojení zařízení" na konfigurační stránce "Gigabitová karta Ethernet".
Není-li karta správně nainstalována, zopakujte postup od kroku 2. Nelze-li ji nainstalovat správně ani po opakované instalaci, obraťte se na prodejního nebo servisního zástupce.
Pro podrobné informace o tisku konfigurační stránky, viz. Rychlý průvodce instalací.
Před použitím gigabitové karty Ethernet musíte nakonfigurovat nastavení na ovládacím panelu tiskárny. Pro podrobnosti viz. "Konfigurace Ethernet".
