Instalace pevného disku
Před manipulací s pevným diskem se nejprve dotkněte kovového povrchu, čímž dojde k vybití statické elektřiny. Statická elektřina by mohla poškodit jednotku pevného disku.
Nevystavujte jednotku pevného disku otřesům.
Pokud je modul SDRAM již naisntalován, opatrně nainstalujte pevný disk. V případě, že dojde ke kontaktu pevného disku s modulem SDRAM může dojít k poškození modulu.
Před použitím nové jednotky pevného disku musíte nakonfigurovat ovladač tiskárny.

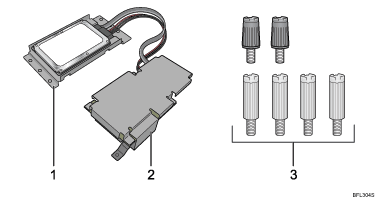

Zkontrolujte, zda balení obsahuje následující součásti:
Jednotka pevného disku
Jednotka desky pevného disku
Šest šroubků
Vypněte hlavní vypínač a odpojte napájecí šňůru.
Odšroubujte tři šroubky zajišťující řídící desku.
Uchopte rukojetě a opatrně vytáhněte řídící desku.
Oběma rukama vysuňte řídící desku zcela ven.
Položte řídící desku na rovný povrch, a uvolněte čtyři šroubky pro odstranění krytu.
Ujistěte se, že jste nainstalovali jednotku pevného disku jak je uvedeno na obrázku.
Zarovnejte jednotku pevného disku s výstupkem na řídící desce a opatrně vložte pevný disk do řídící desky.
Zahákněte okraj desky jednotky pevného disku do výstupu na řídící desce a zatlačte na desku pevného disku dokud nebude konektor zcela zakryt.
Ujistěte se, že je jednotka desky pevného disku umístěna vodorovně vůči řídící desce.
K zajištění obou jednotek na řídící desce použijte šrouby dodané s pevným diskem.
Použijte dva kratší šroubky připevněné k zadní části řídící desky.
Vložte napájecí šňůru a plochý kabel do drážky v řídicí desce.
Vložte plochý kabel do vnitřní lišty a napájecí kabel do vnější lišty.
Chcete-li na řídící desce nainstalovat nové doplňky, postupujte podle správných instalačních pokynů a poté opět šrouby připevněte řídící desku.
Připevněte kryt čtyřmi šrouby.
Zarovnejte řídicí desku s levou a pravou lištou a zatlačte ji opatrně dovnitř zcela na doraz.
Není-li řídící deska správně nainstalována, tiskárna může nesprávně fungovat.
Připevněte řídící desku k tiskárně pomocí tří šroubků.
Po ukončení instalace ověřte zda byl pevný disk řádně nainstalován: vytiskněte konfigurační stránku z nabídky [Sezn./Test položky].
Vytisknutím konfigurační stránky ověřte, že je pevný disk správně nainstalován. Je-li správně nainstalována, zobrazí se na konfigurační stránce pro "Připojení zařízení" "Pevný disk".
Není-li jednotka pevného disku nainstalována správně, zopakujte postup instalace od začátku. Nelze-li ji nainstalovat správně ani po opakované instalaci, obraťte se na obchodního nebo servisního zástupce.
Podrobné informace o tisku konfigurační stránky viz "Testovací tisk" v Rychlém průvodci instalací.
